동작구 상도동 상도더샵2차아파트 202동 삼성시스템에어컨 4대 설치 현장

현장 이야기 — 사진으로 보는 시공 과정

안녕하세요!

에어컨 판매 및 설치전문업체

고수의시공입니다!

습도와 기온이 함께 높아지는

여름철에는 실내 냉방 환경을

미리 정비하려는 문의가

꾸준히 이어지는데요.

특히 여러 방과 거실을

각각 사용할 수 있는 시스템에어컨은

공간별 냉방이 가능하고

벽면을 크게 차지하지 않아

아파트 냉방 설비로 많이 살펴보는 방식입니다.

이번에 정리할 곳은

동작구 상도동 상도더샵2차아파트 202동입니다.

거실과 안방, 작은방을 포함해

삼성시스템에어컨 4대가

나뉘어 배치된 구성으로,

실내기 위치뿐 아니라

단배관 연결 구조와 실외기 배치,

전기 조건까지 함께 살펴볼 수 있는 현장이네요.

삼성시스템에어컨 4대 보러가기

❄️ 고수의시공 스마트스토어 ❄️

🏢 상도더샵 2차아파트 현장 구성은 어떻게 잡혀 있을까요?

상도동에어컨설치, 상도더샵2차아파트 시스템에어컨

상도더샵2차아파트 202동에는

삼성시스템에어컨 실내기 4대와

실외기가 연결되는 구조로 잡혀 있습니다.

여러 실내기가 하나의 실외기

계통으로 이어지는 형태이기 때문에

각 공간의 배치뿐 아니라

배관길이, 냉매 보충량, 차단기 조건을

종합적으로 맞추는 과정이 중요합니다.

이번 구성은 시스템에어컨 단배관 방식이며,

주배관과 각 실내기로 나뉘는

가지배관이 연결되는 형태입니다.

실내기는 천장 안쪽에

자리 잡고 있어 바닥이나 벽면 공간을

차지하지 않으며, 실내 인테리어의

흐름을 크게 방해하지 않는 모습이네요.

| 상도더샵2차아파트 시스템에어컨 구성 정보

구분

세부 정보

확인 내용

현장 위치

동작구 상도동

상도더샵2차아파트 202동

제품 구성

삼성시스템에어컨

실내기 4대 구성

배관 방식

단배관

주배관과 가지배관 연결

배관 길이

주배관 8m

가지배관 22m·합계30m

전기 조건

누전차단기

30A

추가 냉매량

냉매 보충

1,500g

실내기 4대를 한 계통으로

구성할 때는 단순히

제품 수만 맞추는 것이 아니라

각 실내기의 용량과 배관 분기 구조가

실외기 조건에 맞아야 합니다.

제품 조합과 전원 용량이

서로 맞지 않으면 정상적인

냉방 운전이 어려울 수 있으므로

사전 점검이 중요합니다.

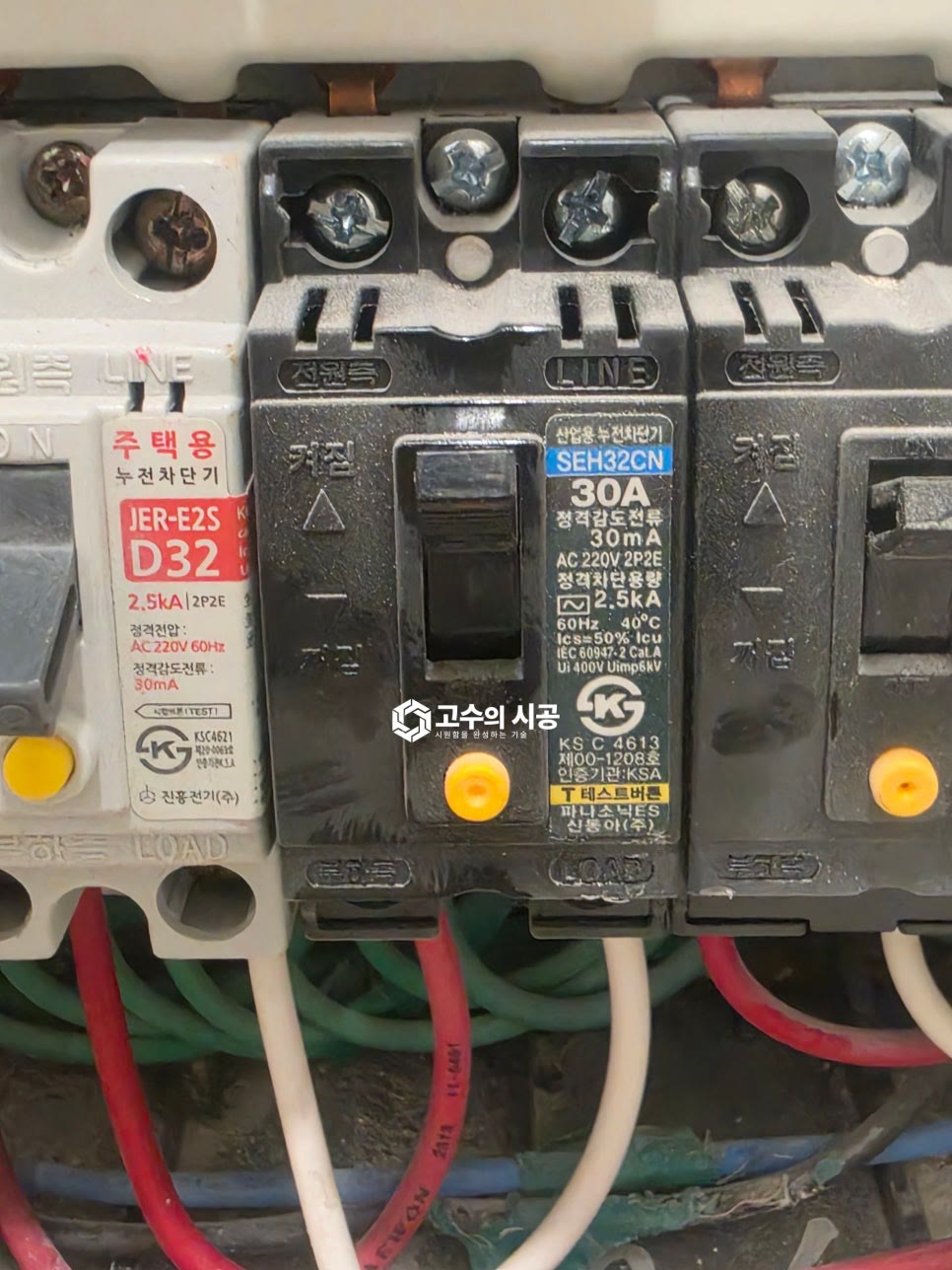

⚡️ 차단기 용량은 왜 먼저 살펴봐야 할까요?

동작구 시스템에어컨, 차단기 용량

분전반에는 정격전류 30A,

정격감도전류 30mA가

표시된 누전차단기가 배치되어 있습니다.

냉방기는 운전 과정에서

지속적으로 전력을 사용하는

설비이므로 제품에 필요한

전원 조건과 차단기 용량을

맞춰 살펴봐야 하는데요.

차단기 용량은 30A로 구성되어 있으며,

실외기 정격전류와 전선 굵기까지

함께 맞는지 확인해야 합니다.

차단기 숫자만 높이는 방식은

적절하지 않으며,

기존 배선이 해당 전류를 안정적으로

견딜 수 있는지도 함께 검토해야 합ㄴ디ㅏ.

누전차단기는 과부하뿐 아니라

누전이 발생했을 때

전원을 차단하는 역할을 합니다.

테스트 버튼이 있는 제품은

정기적으로 작동 여부를

살펴보는 것이 좋으며,

차단기가 반복적으로 내려갈 경우

임의로 다시 올리기보다

전원 계통과 냉방기 상태를

점검하는 편이 안전합니다.

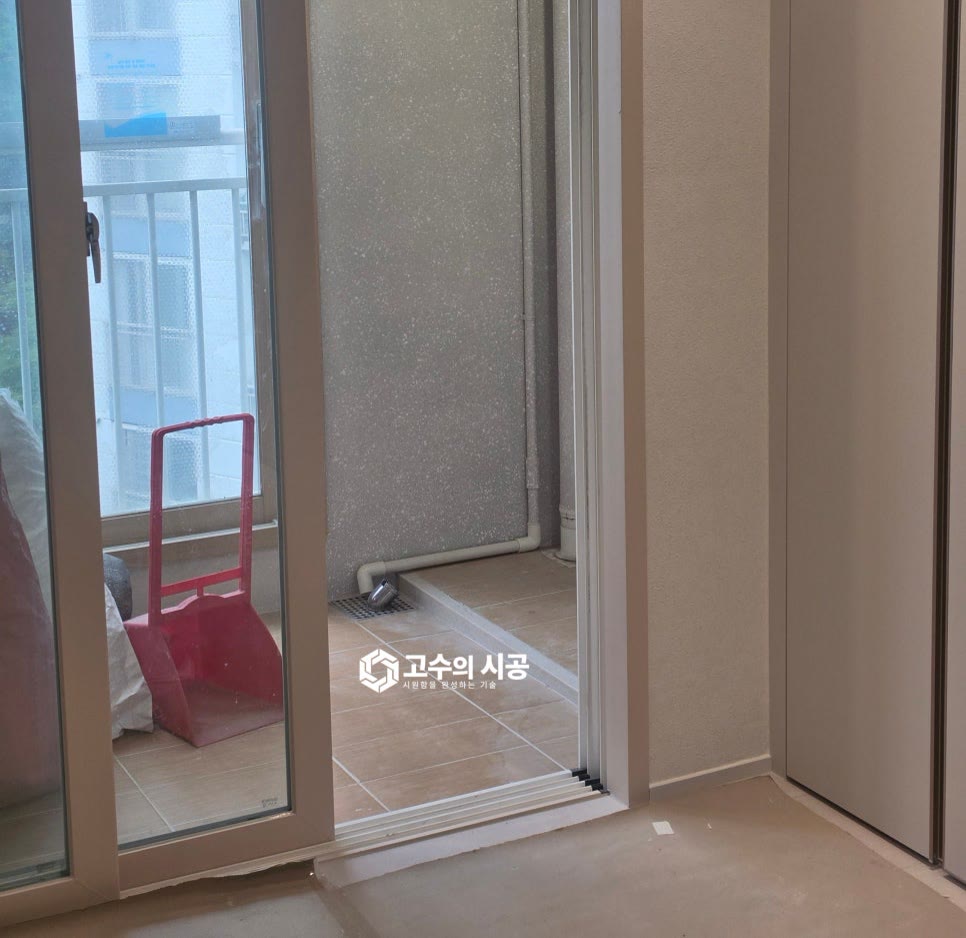

🤔 배관은 어떤 방향으로 연결되어 있을까요?

시스템에어컨 단배관, 에어컨배관

발코니 벽면과 바닥 방향을 따라

배관이 이어지는 구성이 눈에 들어옵니다.

세로 구간과 가로 구간이

만나는 부분은 꺾임을 최소화하면서

실외기 방향으로 연결되는

구조로 잡혀 있습니다.

주배관은 8m, 가지배관은 22m로

구성되어 있으며 합계 길이는 30m입니다.

시스템에어컨 단배관은

주배관에는 각 실내기 방향으로

배관이 갈라지는 방식으로

연결되는 구조입니다.

여러 공간을 연결하는 만큼

분기 위치와 굴곡 구간을

안정적으로 잡는 것이 중요하죠.

배관이 길어질수록

냉매 이동 거리도 늘어나기 때문에

제품에서 허용되는 최대 길이와

높이 차를 함께 살펴봐야 합니다.

또한 배수관은 물이 자연스럽게

흘러갈 수 있도록 기울기를

확보해야 하는데요.

배수관에 역경사나 처짐이 생기면

응축수 배출이 원활하지 않아

누수나 물 고임으로 이어질 수 있습니다.

배관 외부에는 결로를 줄이기 위한

보온재가 감싸진 구성입니다.

실내외 온도 차가 큰 여름에는

냉매 배관 표면에

물방울이 맺힐 수 있으므로

연결부와 굴곡부까지

보온 상태를 꼼꼼히 살펴보는

부분도 중요합니다.

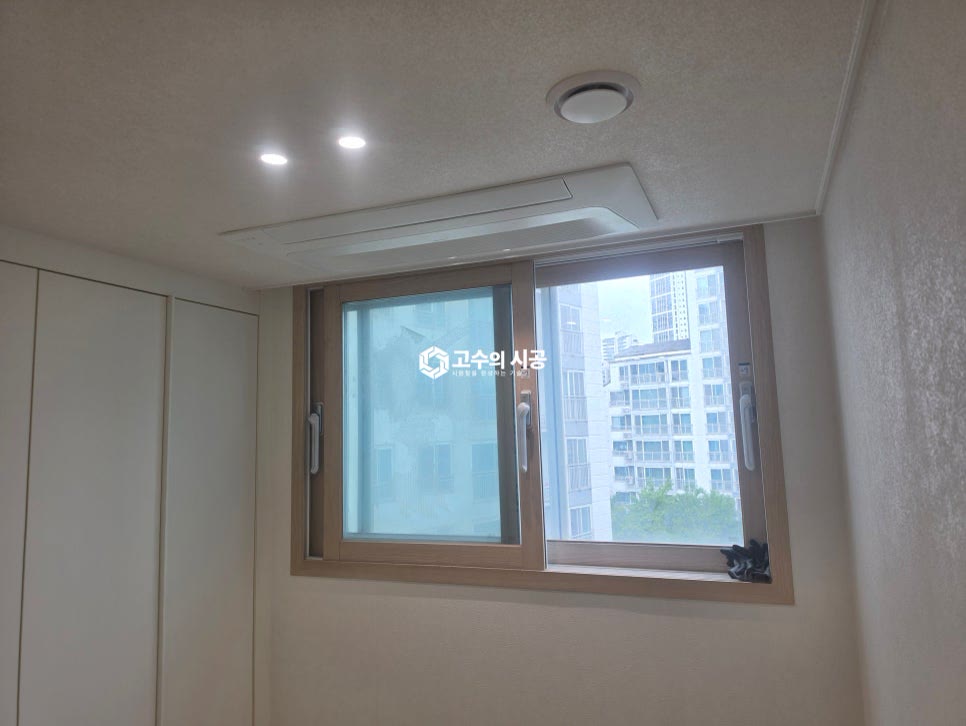

🔍 작은방 실내기는 어디에 자리 잡고 있을까요?

삼성시스템에어컨 4대, 작은방에어컨

작은방 실내기는 창문과 붙박이장

사이의 천장 구간에

배치된 형태입니다.

실내기가 벽면을 차지하지 않고

천장 안쪽으로 들어가 있어

작은 방의 가구 배치와

이동 공간을 비교적 넓게

활용할 수 있는 모습이네요.

천장형 실내기는 바람이 방 전체로

퍼질 수 있는 위치를 고려해야 합니다.

침대나 책상 바로 위에서

강한 바람이 계속 닿는 위치보다는

실내 공기를 고르게 순환시킬 수 있는

방향으로 풍햐을 조절하는 것이

편안한 사용에 도움이 됩니다.

실내기 주변에는 조며오가 환기구가

함께 배치되어 있는데요.

천장에 여러 설비가 들어가는 공간은

제품 간 간격과 점검구 접근성을

함께 살펴봐야 합니다.

필터 청소와 제품 점검을 위해

흡입구가 가구나 수납장에

가려지지 않도록 유지하는 것이 중요합니다.

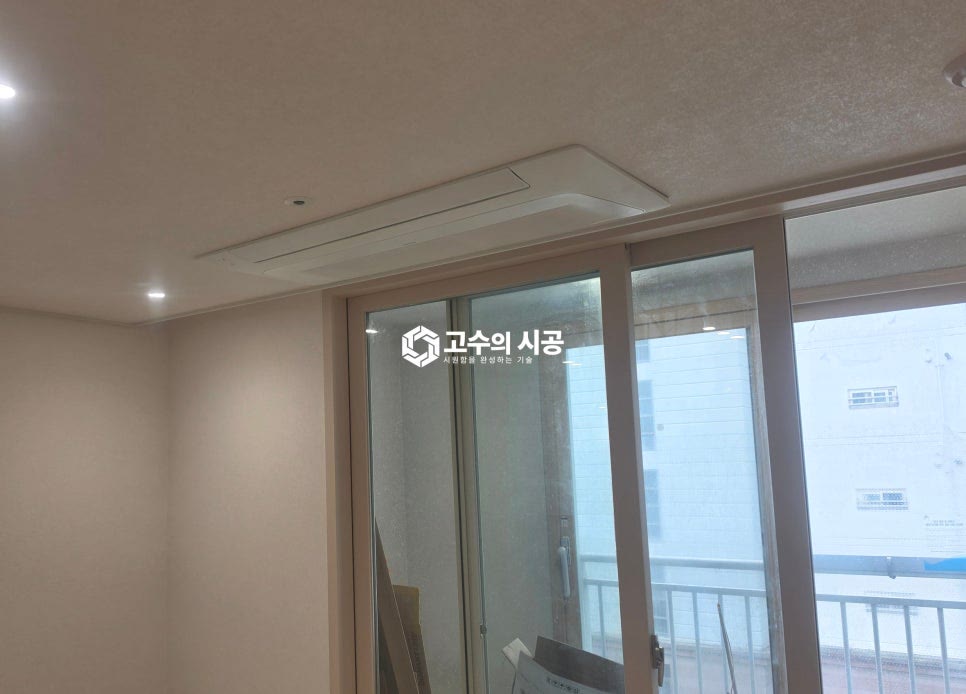

🛏️ 안방 시스템에어컨은 공간과 어떻게 어우러질까요?

상도더샵2차아파트시스템에어컨, 안방시스템에어컨

안방 삼성시스템에어컨은

발코니 창호와 가까운

천장 구간에 길게 배치되어 있습니다.

천장 마감선과 실내기 패널이

비교적 자연스럽게 이어지며,

벽면을 비워둘 수 있는 구성이 확인됩니다.

안방은 취침 시간 동안 냉방기를

오래 사용하는 공간이기 때문에

실내기 위치뿐 아니라

바람 방향도 중요합니다.

찬바람이 얼굴이나 상체에

계속 닿지 않도록 풍향을 조절하고,

수면 중에는 설정 온도를

지나치게 낮추지 않는 것이 좋습니다.

창가 주변은 외부 열이

유입되기 쉬운 구간이므로

냉방기 운전과 함께 블라인드나

커튼을 활용하면 실내 온도 상승을

줄이는 데 도움이 됩니다.

필터에 먼지가 많이 쌓이면

풍량이 약해지고 소비전력이

늘어날 수 있어 사용량이 많은 시기에는

필터 상태를 주기적으로

관리하는 부분도 중요합니다.

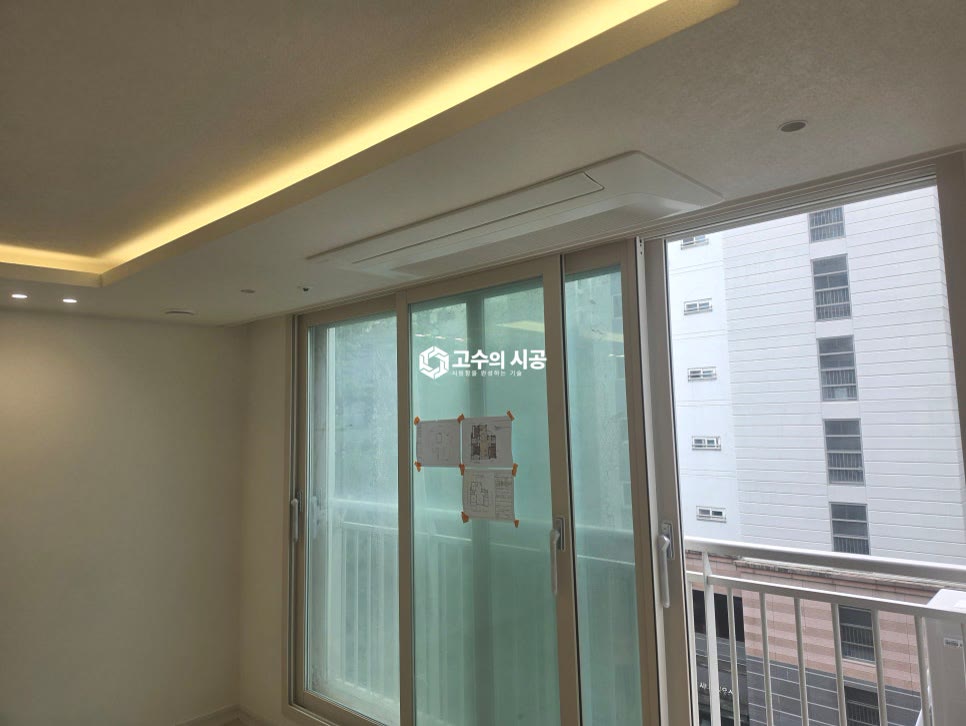

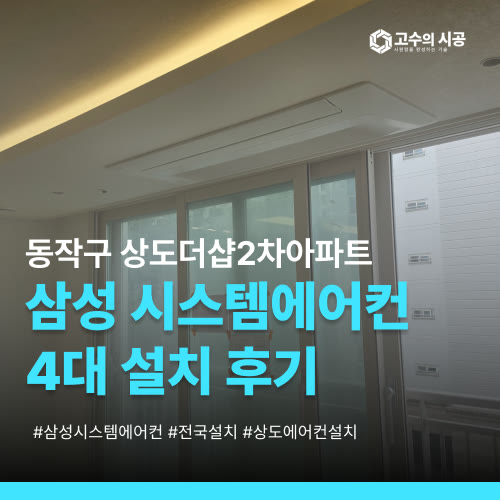

🏡 거실 시스템에어컨은 어떤 형태로 배치되어 있을까요?

상도동 에어컨설치, 거실시스템에어컨

거실에는 길이가 긴 천장형 실내기가

발코니 창호 방향을 따라

배치되어 있습니다.

우물천장의 간접조며오가 실내기 패널이

한 공간에 구성되어 있지만,

천장 선을 따라 정돈된 형태로

자리 잡아 비교적 복잡해

보이지 않는 모습이네요.

거실은 안방이나 작은방보다

면적이 넓고 가족이 함께

머무는 시간이 긴 공간입니다.

냉기가 특정 구역에만 머물지 않도록

풍량과 풍향을 조절해야 하며,

주방과 복도가 연결된 구조라면

실내 공기의 이동 범위도

함께 고려하는 것이 좋습ㄴ디ㅏ.

삼성시스템에어컨4대 구성에서는

각 방을 따로 운전할 수 있어

사용하지 않는 공간의

실내기를 끄는 방식으로

관리할 수 있습니다.

다만 여러 실내기를 동시에

사용할 때는 실외기 운전량도

함께 늘어날 수 있으므로

희망 온도를 지나치게 낮게

설정하기보다 적정 온도를

유지하는 편이 효율적입니다.

천장형 제품은 바닥 공간을

별도로 차지하지 않는 장점이 있지만,

흡입구와 토출구 주변을

깨끗하게 관리해야 제 성능을

유지할 수 있습니다.

장기간 사용하지 않았던 제품은

본격적인 가동 전 필터와

배수 상태를 살펴보는 것이 좋습니다.

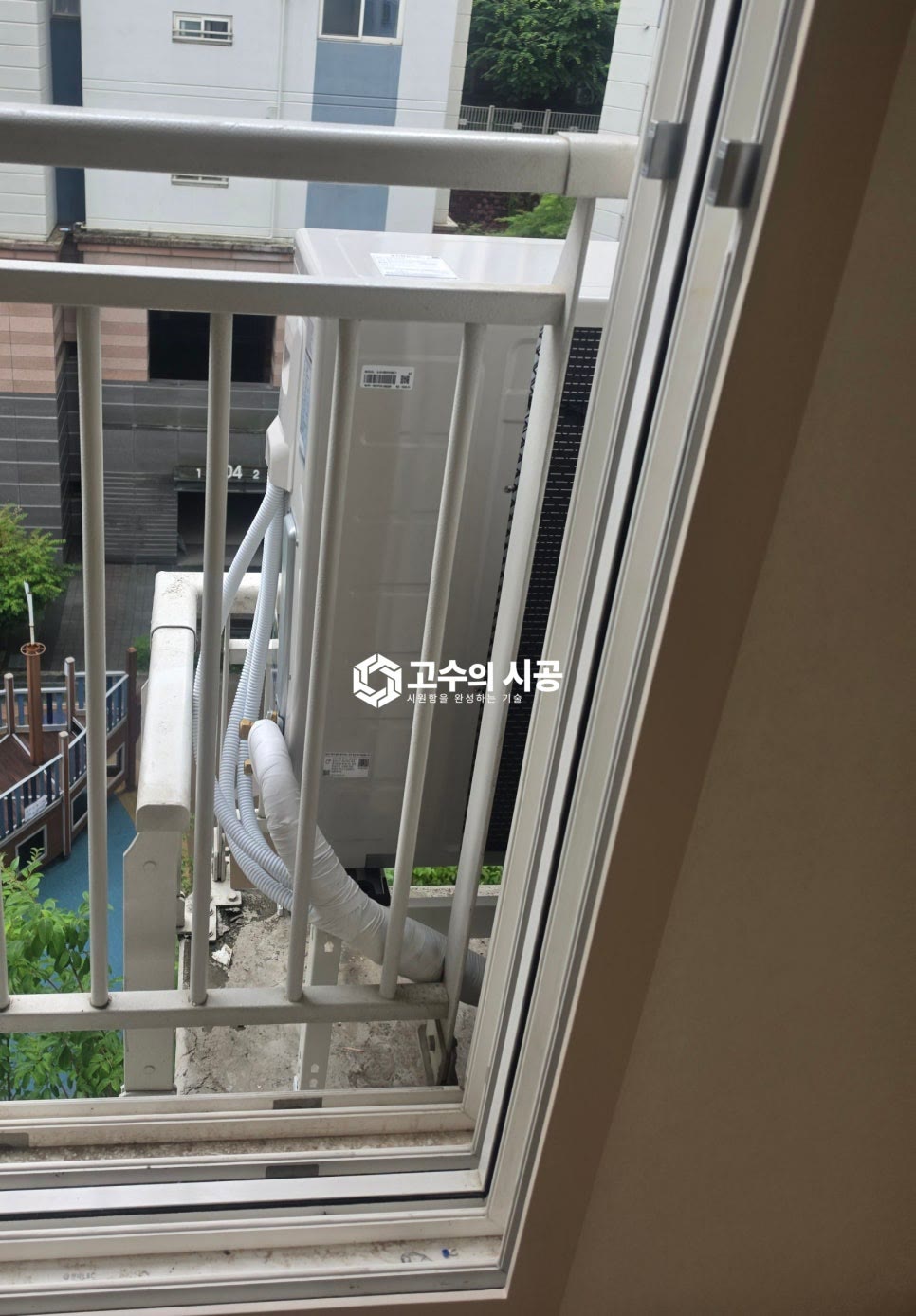

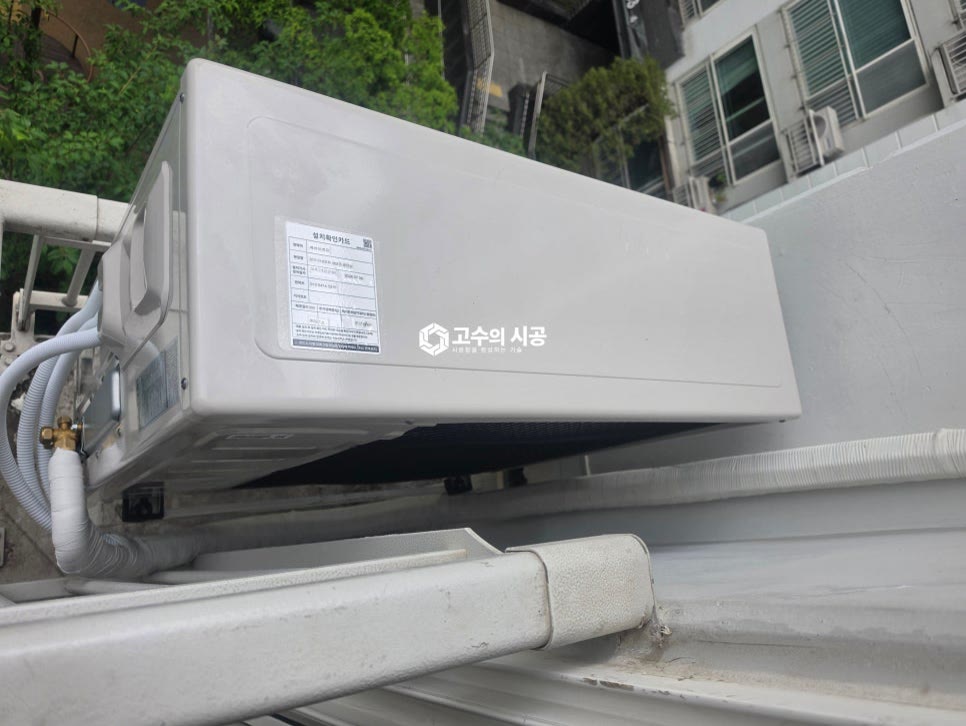

🔧 실외기 주변에서는 무엇을 점검해야 할까요?

상도시스템에어컨, 실외기 설치

실외기는 발코니 난간 바깥쪽의

별도 거치 공간에 배치된 형태입니다.

실내 공간을 차지하지 않으면서

배관이 하단 연결부로

이어지는 구조를 살펴볼 수 있습니다.

실외기는 냉방 과정에서 발생한

열을 외부로 내보내는 역할을 하므로

주변 공기 흐름이 중요합니다.

토출구 앞을 물건이나 가림막이

막으면 뜨거운 공기가 다시

유입될 수 있으며, 냉방 효율 저하와

운전 부담으로 이어질 수 있습니다.

실외기 흡입구와 토출구 주변에는

열기가 빠져나갈 수 있는

통풍 공간을 유지해야 합니다.

난간 바깥에 제품이 자리잡은 경우에는

안전한 점검 동선도 중요하며,

흔들림이나 비정상적인

진동음이 발생하지 않는지

주기적으로 살펴보는 것이 좋습니다.

실외기 하단에는 냉매 배관과

전선, 배수 관련 라인이

모여 연결된 부분이 정리되어 있는데요.

냉매 배관은 보온재와

마감 테이프로 감싸져 있으며,

벽면 방향을 따라 이어지는 구성입니다.

연결부는 냉매 누설 여부와

보온 상태를 살펴봐야 하는

핵심 구간입니다.

보온재가 벗겨지거나 틈이 생기면

결로수가 발생할 수 있고,

배관이 날카롭게 꺾인 상태로

오래 유지되면 냉매 흐름에

부담을 줄 수 있습니다.

배관 연결부의 오일 자국이나

성에, 반복되는 냉방 약화가

나타날 경우 냉매 계통 점검이 필요합니다.

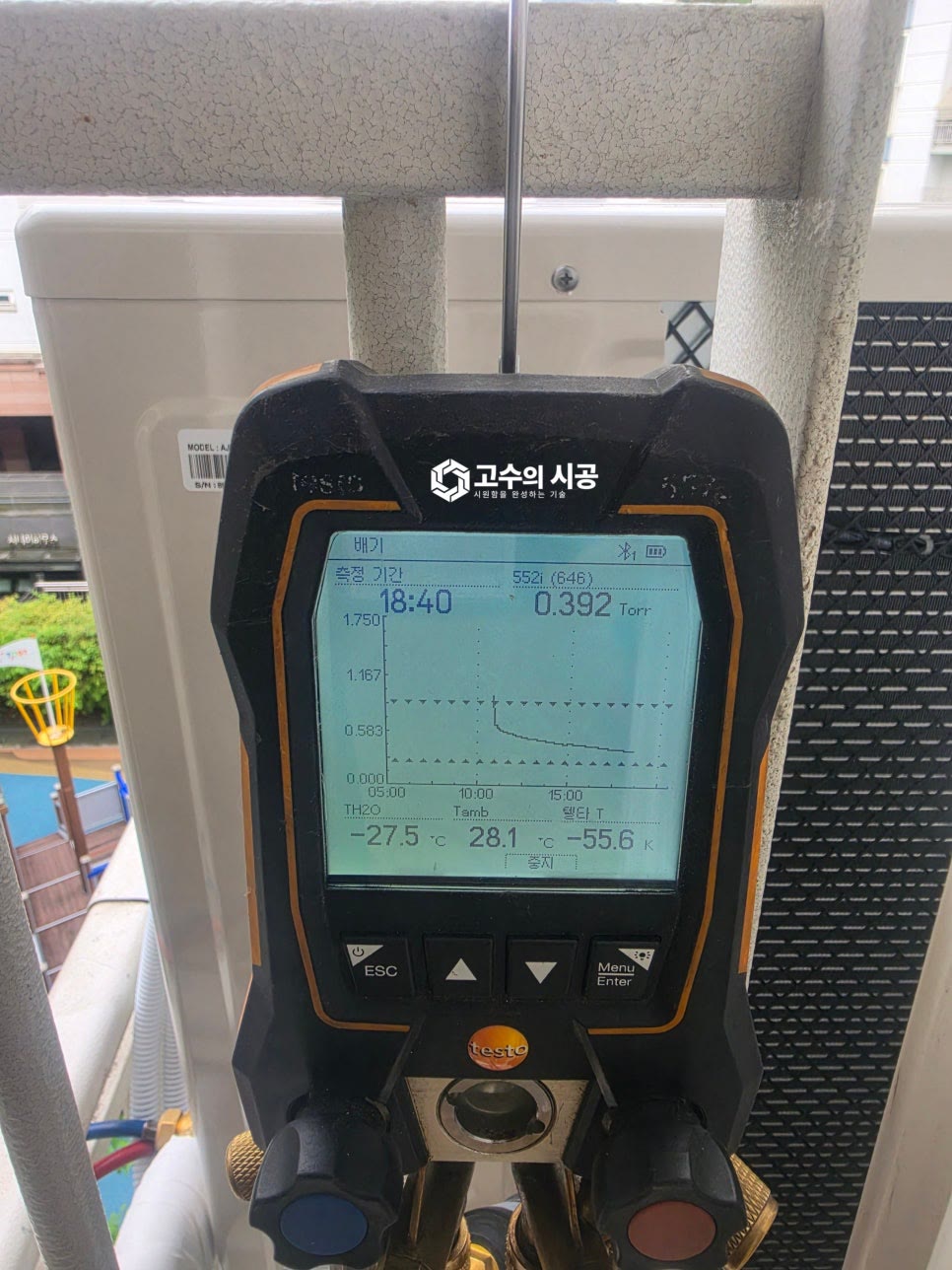

🧰 배관 연결 후 진공 작업은 왜 중요할까요?

시스템에어컨단배관, 에어컨진공작업

측정 장비에는 진공 수치가

그래프로 표시되어 있으며

배관 내부의 공기와 수분을

제거하는 과정이 이어진 구성입니다.

시스템에어컨 배관을 연결한 뒤에는

냉매를 순환시키기 전에

내부를 진공 상태로 만들어야 합니다.

배관 안에 공기나 수분이 남으면

냉매 압력이 불안정해지거나

냉방 성능이 떨어질 수 있습니다.

수분이 냉매와 섞이면

내부 부품과 오일에 영향을 줄

가능성도 있어 단순히 짧은 시간만

펌프를 돌리는 것이 아니라

진공도가 안정적으로 유지되는지

살펴보는 과정이 필요합니다.

이 현장의 추가 냉매량은 1,500g입니다.

추가 냉매는 배관 길이와

제품 규격에 맞춰 계량해야 하며,

감으로 보충하는 방식은 피해야 합ㄴ디ㅏ.

냉매가 부족해도 성능이

떨어지지만 과다하게 주입해도

압력 상승과 운전 이상으로

이어질 수 있으므로 규정량

관리가 중요합니다.

진공 상태가 일정 시간

유지되는지는 배관 계통의

기밀 상태를 확인하는 데도

도움이 됩니다.

연결부가 느슨하거나

누설 구간이 있으며 수치가

다시 상승할 수 있기 때문에

배관 연결, 기밀 확인, 진공, 냉매량 조정이

서로 이어지는 과정으로 구성됩니다.

📞 서비스와 견적 상담은 어떻게 진행될까요?

상도동 에어컨설치, 에어컨설치 상담

에어컨 설치, 시스템에어컨 설치,

냉난방기 설치 상담이 가능하며

아파트와 주택 같은 주거 공간뿐 아니라

사무실, 매장 등 상업 공간도

현장 조건에 맞춰 상담할 수 있습니다.

지역에 관계없이 전국 설치상담이 가능하며,

제품 구성과 건물 구조에 따라

진행 조건은 달라질 수 있습니다.

같은 실내기 4대 구성이라도

천장 구조와 실외기 위치, 배관 이동거리,

전기 공사 여부에 따라

필요한 자재와 작업 범위가 달라집니다.

특히 기존 천장 마감이 끝난 공간과

인테리어 공사 중인 공간은

배관을 이동시키는 방식에

차이가 생길 수 있어

설치 시점도 함께 조율하는 편이 좋습니다.

카카오톡과 전화 상담이 가능하며,

전화 상담을 기반으로

1차 견적이 진행됩니다.

제품명과 설치 위치, 실내기 희망 대수,

현장 사진을 함께 전달하면

배관 이동 구간과 실외기

배치 조건을 파악하는 데 도움이 됩니다.

다만 현장 구조나 배관 이동거리,

추가 자재 사용 여부에 따라

비용이 추가될 수 있습니다.

천장 보강, 전기 배선, 배수펌푸, 타공,

실외기 거치 조건처럼

별도 조치가 필요한 부분에 따라

견적이 달라질 수 있으며,

최종 비용은 현장 조건 확인 후

달라질 수 있습니다.

💬 사진 클릭 시 상담 연결

삼성시스템에어컨 4대 보러가기

💙 고수의시공 스마트스토어 💙

📢 오늘 시공 한줄 정리!

동작구 상도동 상도더샵2차 아파트 202동에

삼성시스템에어컨 4대를

단배관 방식으로 구성하고,

주배관 8m·가지배관 22m

·30A차단기·추가 냉매 1,500g 조건을

함께 살펴볼 수 있는 현장입니다.
