강남 삼성동 한솔아파트 102동 삼성시스템에어컨 4대 단배관 구성

현장 이야기 — 사진으로 보는 시공 과정

안녕하세요!

에어컨 설치 고수, 고수의 시공입니다!

습도와 기온이 함께 높아지는

여름철에는 실내 온도가

쉽게 내려가지 않아

에어컨 설치 문의가

집중되는 시기입니다.

특히 거실과 각 방을

따로 냉방해야 하는 아파트에서는

한 대의 스탠드형 제품보다

여러 공간에 실내기를 나누어

구성하는 시스템에어컨을

고려하는 경우가 많은데요.

이번에 정리할 곳은

강남 삼성동 한솔아파트 102동입니다.

삼성시스템에어컨 4대 구성이

적용되었으며, 각 실내기에서

실외기 방향으로 배관이

이어지는 시스템에어컨

단배관 방식으로 잡혀 있습니다.

천장형 제품은 실내기 외관만

살펴보기보다 천장 마감,

배수 동선, 전기 조건과

실외기 배치까지 함께

확인하는 것이 중요합니다.

삼성 시스템에어컨4대 보러가기

💙 고수의시공 스마트스토어 💙

🏡 한솔아파트 에어컨설치 현장은 어떻게 구성되어 있을까요?

한솔아파트 에어컨설치, 삼성동 시스템에어컨

강남 삼성동 한솔아파트 102동에는

삼성시스템에어컨 4대가 연결되는

냉방 구성이 적용되어 있습니다.

여러 실내기가 나뉘어 배치되는 만큼

각 공간의 냉방 범위뿐 아니라

배관이 실외기까지 이동하는

경로와 전원 조건을 함께 맞춰야 하는 구조입니다.

강남 한솔아파트 에어컨설치 구성을

간단히 정리하면 다음과 같습니다.

| 한솔아파트 102동 시공정보 한눈에 보기

구분

세부 정보

확인 내용

현장 위치

설치 장소

강남 삼성동한솔아파트 102동

제품 종류

실내 냉방 구성

삼성시스템에어컨

설치 대수

실내기 구성

4대

배관 방식

연결 구조

시스템에어컨 단배관

전기 조건

누전차단기

32A

시스템에어컨은 실내기 대수만

늘린다고 구성이 끝나는

설비가 아닙니다.

제품 구성에 맞는 전원과

차단기 조건, 배수관이

이동할 수 있는 공간,

실외기에서 발생하는

열기가 빠져나갈 수 있는

외부 환경까지 함께 살펴봐야 합니다.

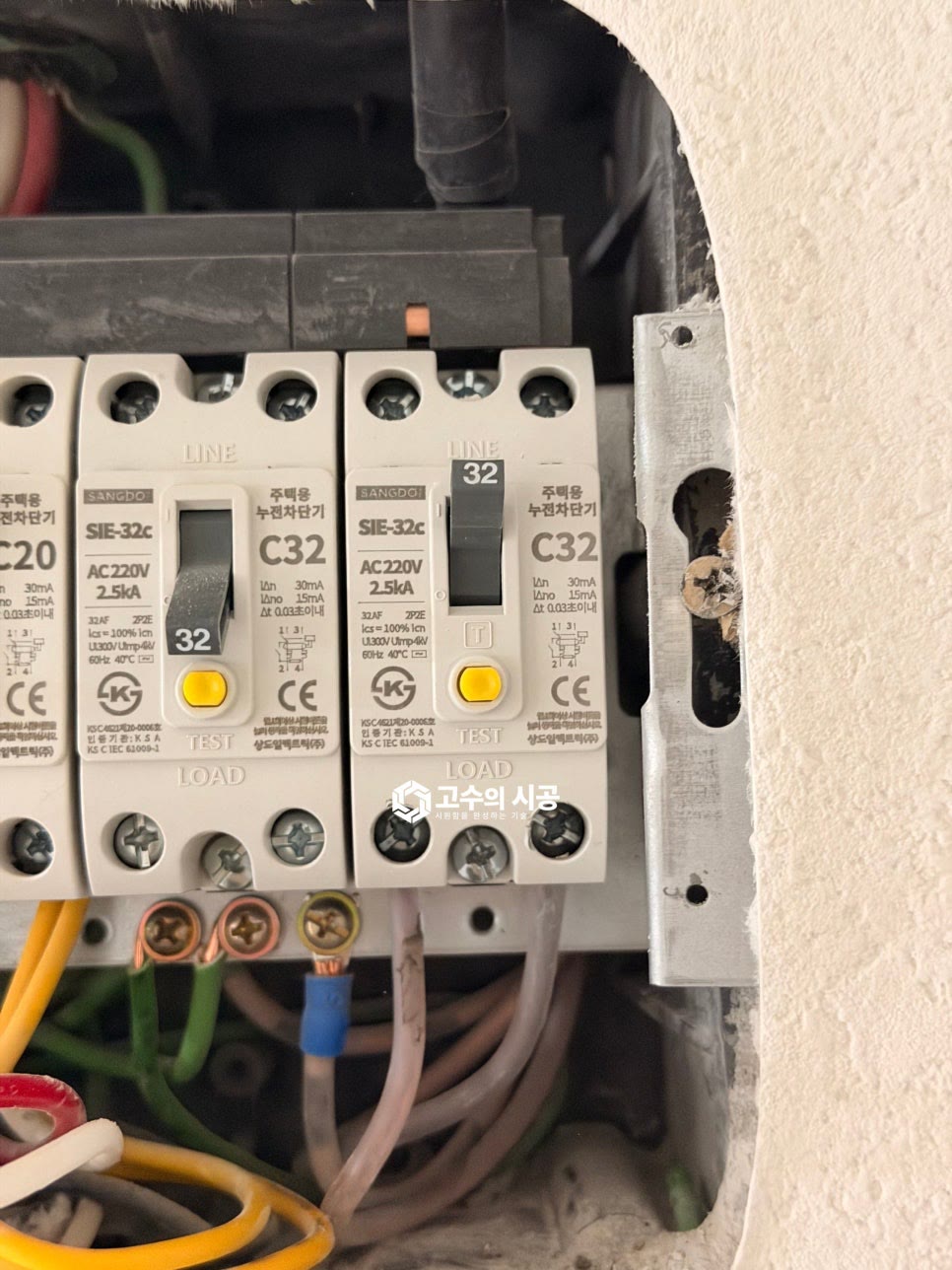

분전반에는 32A누전차단기가

자리 잡은 구성이 확인됩니다.

차단기는 단순히 숫자가 크면

좋은 것이 아니라

연결되는 제품의 전원 사양과

배선 조건에 맞아야 하는데요.

용량이 맞지 않으면 운전 중

차단기가 내려가거나 배선에

부담이 생길 수 있으므로

전용 전원 구성과 정격 용량을

함께 점검하는 과정이 필요합니다.

🔍 안방 삼성시스템에어컨은 어느 위치에 배치되어 있을까요?

삼성시스템에어컨, 안방에어컨

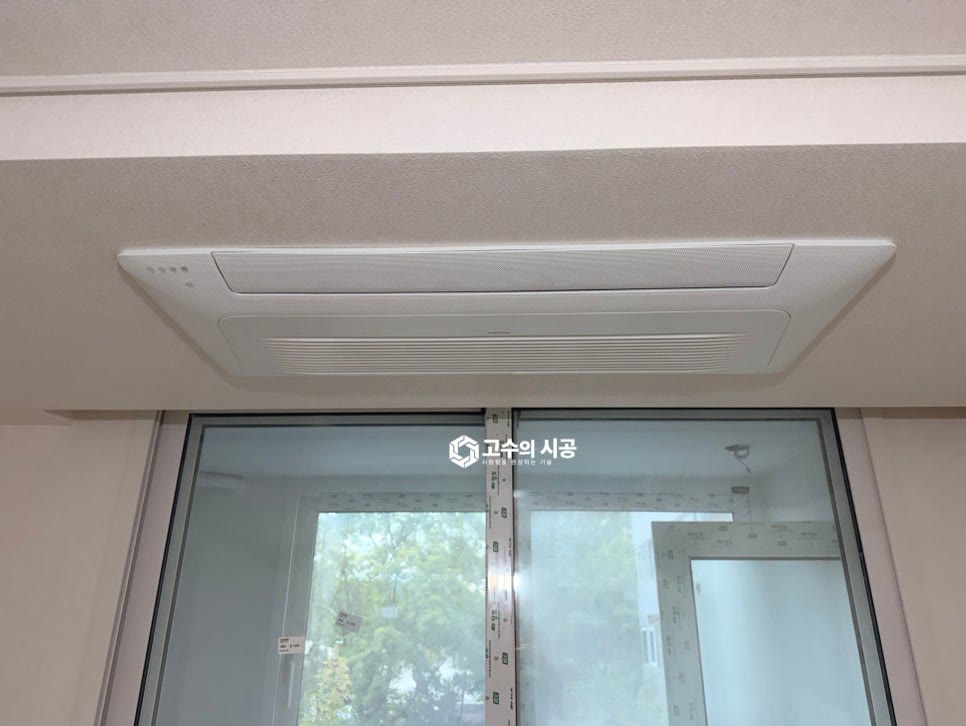

안방 실내기는 창호와 가까운

천장 구간에 자리 잡고 있습니다.

천장 일부가 낮아지는 부분

안쪽으로 본체가 들어가고

전면 패널이 아래로 드러나는

구조로 구성되어 있는데요.

벽면에 별도 제품이 돌출되지 않아

가구 배치 공간을 비교적

자유롭게 사용할 수 있는 형태입니다.

실내기 패널은 천장면과

나란하게 이어지며 토출구와

흡입구가 전면분에 정리되어 있습니다.

패널 한쪽이 과도하게 내려오거나

본체 높이가 맞지 않으면

마감선에 단차가 생길 수 있으므로

실내기 본체의 수평과

패널 결합 상태를 살펴보는

부분도 중요합니다.

창호 가까이에 실내기가

놓이는 구성에서는 커튼박스나

창문 개폐 범위와의 간섭 여부도

함께 고려해야 합니다.

냉기가 특정 벽면에만

부딪히지 않도록 토출 방향을 살피고,

필터 청소와 점검을 위해

패널을 열 수 있는 공간도

남겨두어야 합니다.

🛋️ 거실 시스템에어컨은 천장 마감과 어떻게 이어질까요?

삼성동시스템에어컨, 강남에어컨설치

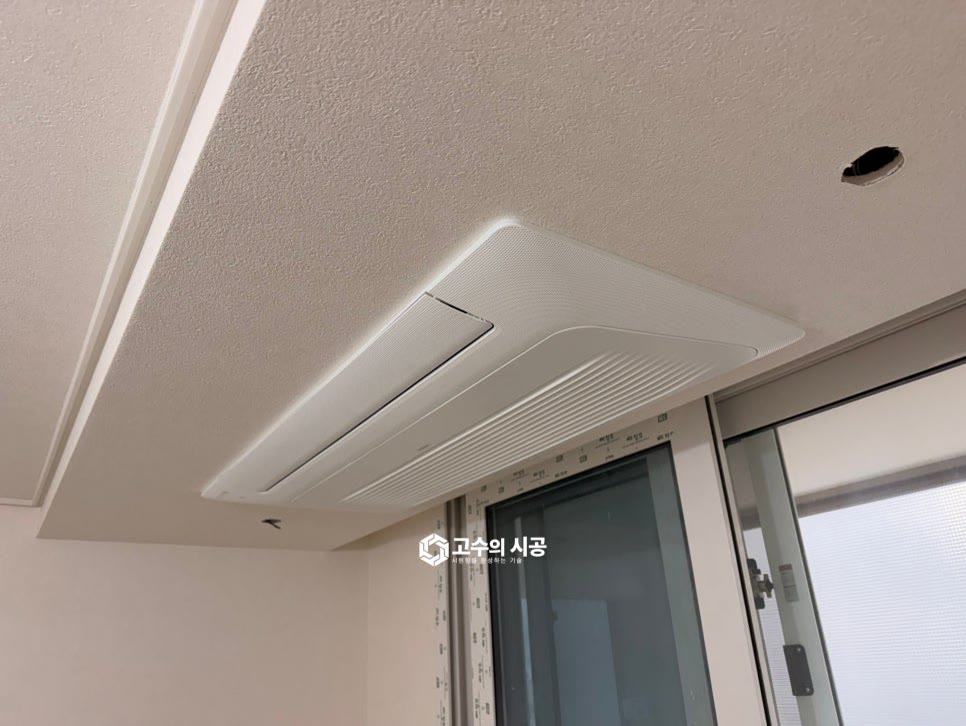

거실 천장에는 넓은 전면 패널을

갖춘 실내기가 배치된 구성이 확인됩니다.

창호 앞쪽 천장 구조에 맞춰

본체가 들어가 있으며,

전면 패널과 천장 마감이

한 면으로 이어진 모습이네요.

제품 주변에 별도의 노출 배관이나

배선이 드러나지 않아

천장형 제품 특유의

정돈된 외관을 살펴볼 수 있습니다.

거실은 머무는 시간이 길고

공간 면적도 상대적으로

넓기 때문에 실내기 위치와

바람 방향의 영향을 많이 받습니다.

토출구 앞은 높은 가구나

커튼이 가리지 않는지 살펴야 하며,

냉기가 거실 중심부로

퍼질 수 있는 위치인지도

중요한 기준이 됩니다.

실내기 주변 천장에는

조명이나 전기 설비가 들어갈 수 있는

타공 구간도 마련되어 있는데요.

천장 내부에는 에어컨 본체와

냉매 배관, 배수관, 전선이

함께 지나갈 수 있으므로

조명 배선과 냉방 설비가

서로 간섭하지 않도록

동선을 구분하는 것이 필요합니다.

🧩 작은방 실내기 위치는 어떤 구조로 잡혀 있을까요?

한솔아파트 에어컨설치, 천장형에어컨

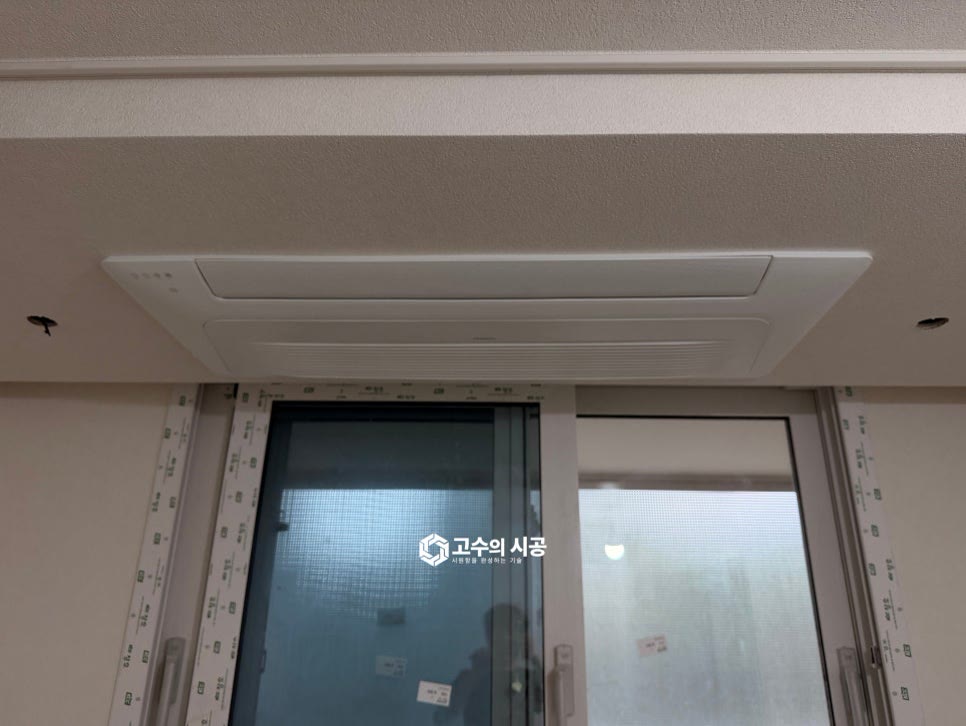

작은방에도 창호 상부 천장을

활용해 실내기가 자리잡은 구조입니다.

패널 전면이 천장면에

밀착되어 있으며,

창호 프레임과 가까운 위치이지만

실내기 본체가 벽면을

차지하지 않는 구성이 눈에 들어옵니다.

방마다 천장 구조와

가구 배치가 다르기 때문에

동일한 방향으로 제품을 놓기보다는

냉방 범위와 생활 동선을

함께 고려해야합니다.

작은방은 침대나 책상과

실내기의 거리가 가까워질 수 있어

바람이 한곳에 곧바로

닿지 않도록 토출 방향을

조정하는 것이 좋습니다.

천장형 실내기는 필터와 흡입구가

패널 내부에 자리하므로 정기적인

관리도 필요합니다.

필터를 꺼낼 수 있는 개방 공간과

점검 접근성을 확보해야

장기가 사용하면서 청소나

상태 점검이 어렵지 않습니다.

💧 시스템에어컨 배수관은 어느 방향으로 이어질까요?

시스템에어컨배수, 드레인배관

실내기에서 발생하는 응축수는

냉매 배관과 별도의

배수관을 통해 빠져나가야 합니다.

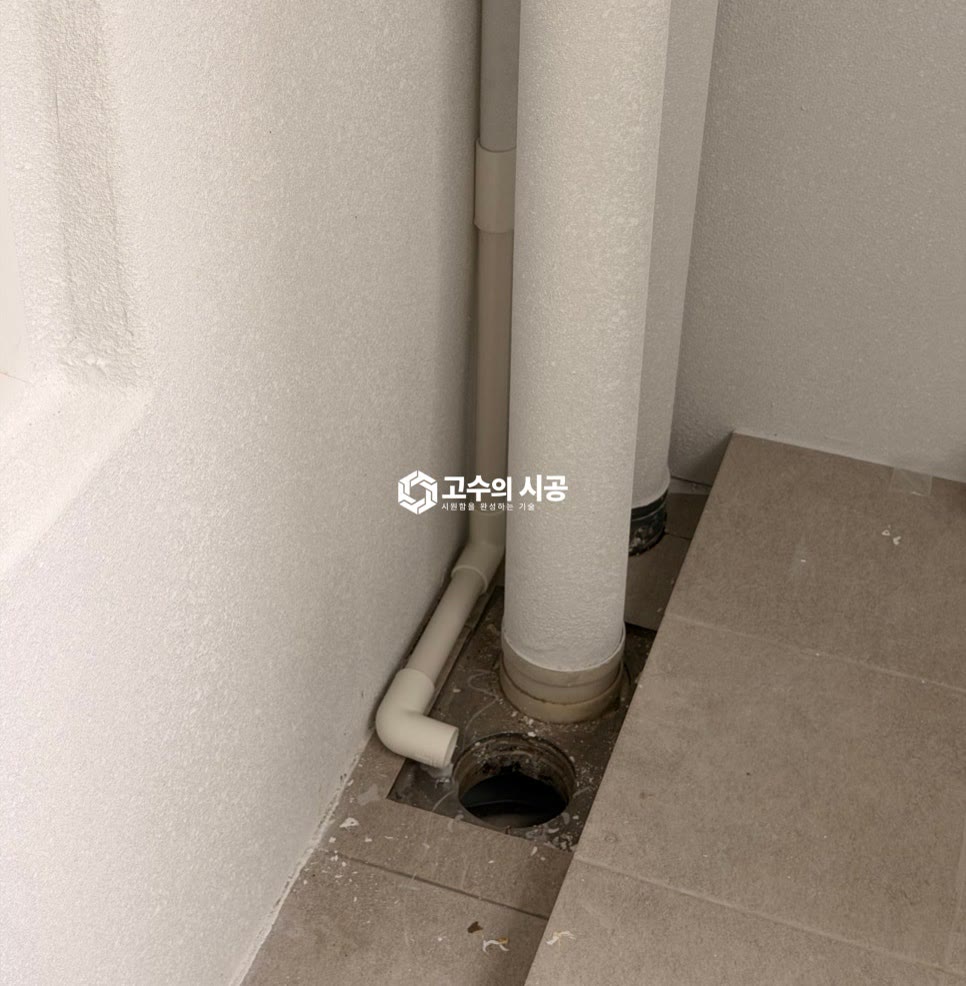

벽면과 기둥 사이에는

흰색 배관이 세로 방향으로

내려온 뒤 바닥 배수구 인근으로

꺾여 이어지는 부분이

정리되어 있는데요.

공간의 모서리를 활용해

배관이 돌출되는 범위를

줄인 구성입니다.

배수관은 물이 머물지 않도록

흐름 방향을 잡는 것이 핵심입니다.

중간 구간이 처지거나

역경사가 생기면 응축수가 원활하게

배출되지 않아 실내기 주변의

물 맺힘이나 천장 누수로

이어질 수 있습니다.

따라서 배수관의 구배과 연결부 누수 여부,

배출구 주변의 막힘 가능성을

함께 점검해야 합니다.

배수구 인근에는 배관이

짧게 꺾이는 구간이

마련되어 있습니다.

굴곡이 있는 부분은

이물질이 쌓이지 않는지

살펴야 하며, 배관 끝이

배수 흐름을 방해하지 않도록

정리되어야 합니다.

냉방 사용 전에는 물을 흘려보내

배출 상태를 점검하는 과정도

도움이 됩니다.

🔧 시스템에어컨 단배관 연결 상태는 어떻게 점검할까요?

시스템에어컨 단배관, 에어컨배관

삼성동 시스템에어컨은

각 실내기의 배관이

실외기 방향으로 이어지는

단배관 구성입니다.

단배관은 실내기별 배관 동선을

각각 정리해야 하므로

천장 내부에서 배관이

지나가는 방향과 굴곡,

실외기 연결 위치를 체계적으로

나누는 것이 중요합니다.

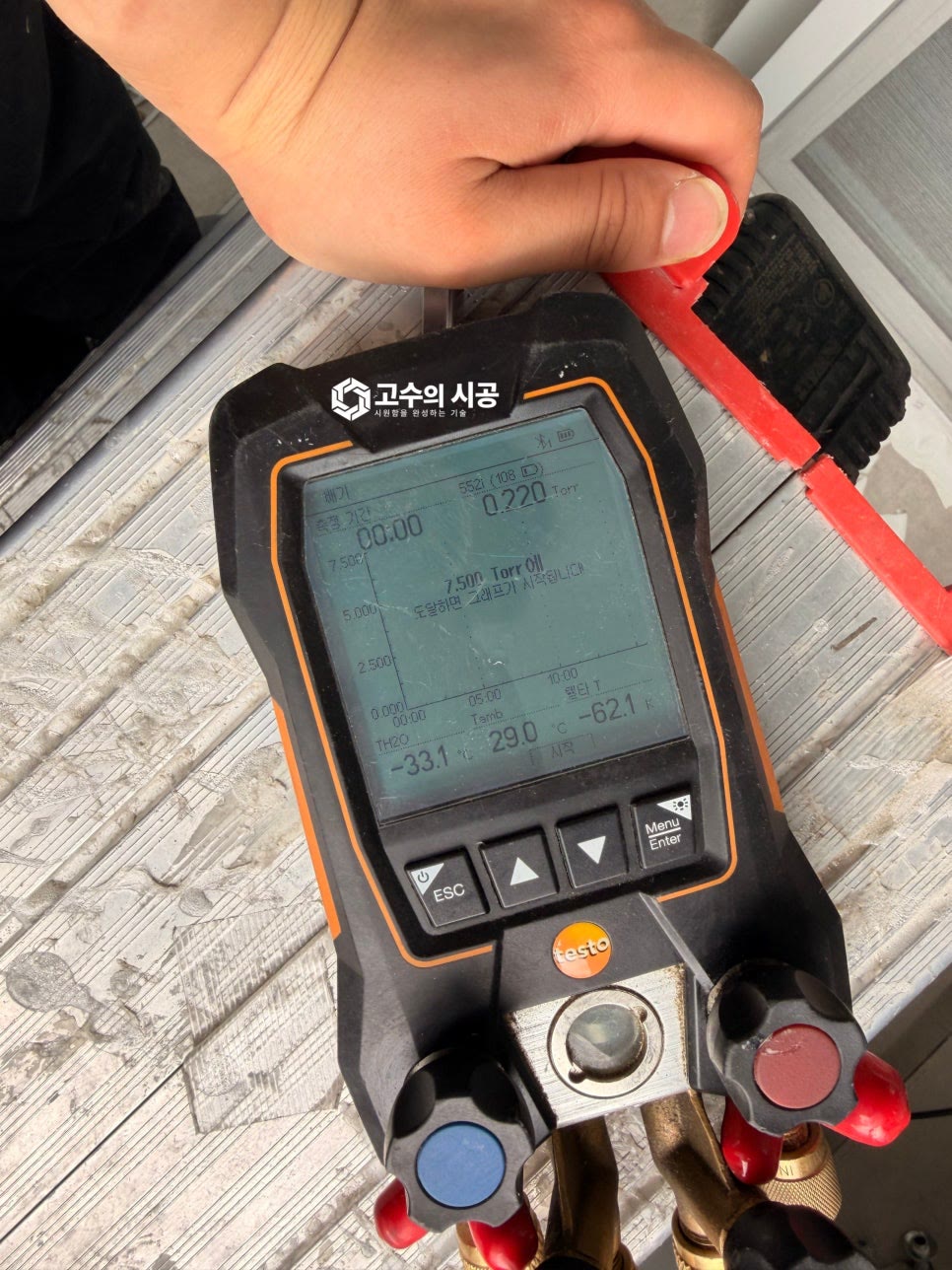

디지털 측정 장비에는

0.220Torr 수치가 표시되어 있으며

배관 내부 상태를 점검하는

과정이 담겨 있습니다.

냉매 배관은 연결 후

내부의 공기와 수분을 제거하는

진공 관련 점검이 필요한데요.

배관 내부에 수분이나 공기가

남지 않도록 관리하는

과정은 냉방 성능과

압축기 보호에 영향을

주는 중요한 부분입니다.

수치만 빠르게 확인하고 끝내기보다

일정 시간 동안 상태가 유지되는지도

살펴볼 필요가 있습니다.

연결부에 미세한 틈이 있으면

시간이 지나가면서 수치가

달라질 수 있기 때문에

배관 체결부와 서비스 밸브 주변을

함께 점검하는 방식으로 이어집니다.

❄️ 실외기는 어떤 방식으로 외부에 배치되어 있을까요?

삼성시스템에어컨, 에어컨실외기

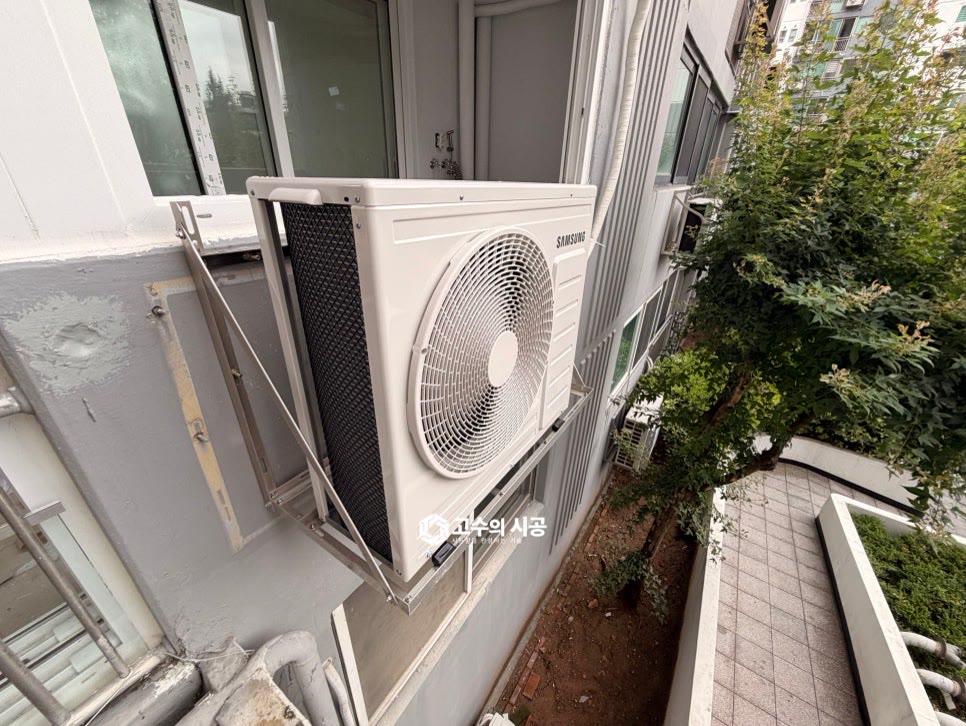

실외기는 건물 외벽

바깥쪽 금속 받침대 위에

자리하고 있습니다.

받침대는 외벽 방향으로 고정되고

실외기 하부를 지지하는

구조로 구성되어 있으며,

전면 팬이 외부를 향하도록

배치된 모습이네요.

실외기에서는 냉방 운전 중

열기가 배출되므로

전면 토출부를 막지 않는 것이 중요합니다.

주변에 벽이나 장애물이

지나치게 가까우면 뜨거운 공기가

다시 흡입될 수 있어

운전 효율이 낮아질 수 있는데요.

팬 앞쪽의 통풍 공간과 후면

열 교환기 주변 여유를

함께 확보해야 합니다.

외벽형 받침대는 실외기 무게를

지속적으로 지지하는 구조이므로

고정부 프레임의 흔들림,

부식 상태도 관리 항목에 포함됩니다.

실외기가 창밖에 배치된 경우에는

점검과 청소 시 접근 방식까지

고려해야 하며, 임의로 몸을 내밀어

관리하는 것은 피해야 합니다.

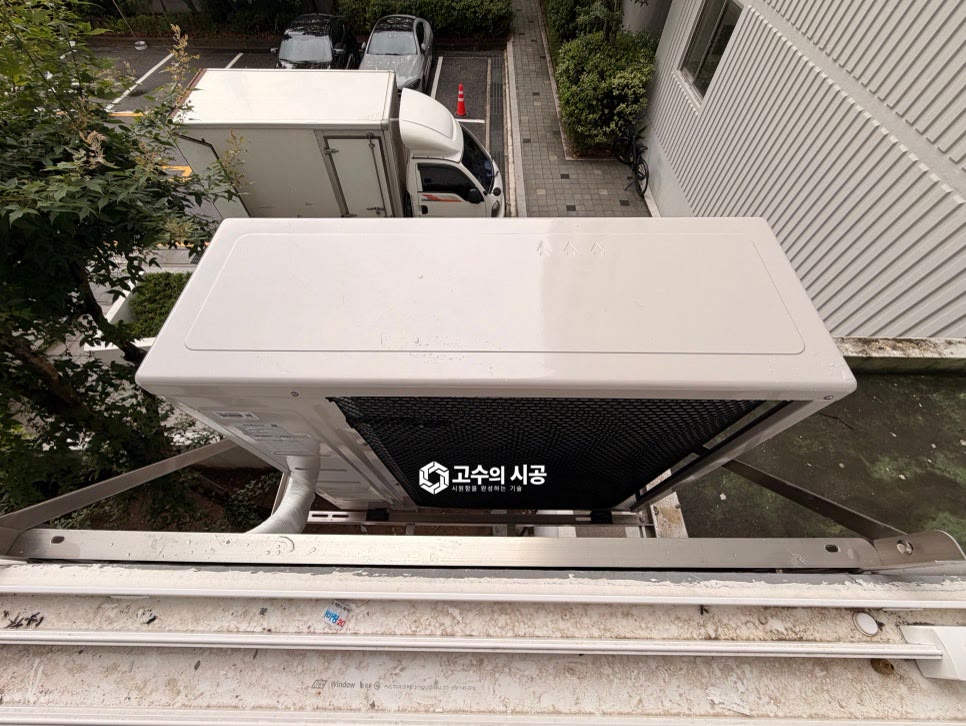

상부에서 살펴본 실외기 주변은

본체가 금속 프레임 안쪽에 놓이고

배관이 측면 아래쪽으로

이어지는 구성입니다.

실외기 본체와 프레임 사이에는

진동을 줄이기 위한 받침 부품이 자리하며,

프레임 양쪽이 외벽 쪽으로

연결되어 있습니다.

실외기는 빗물과 외기에 노출되는

설비임즈로 배관 보온재와

전선 마감이 손상되지 않았는지

주기적으로 살펴봐야 합니다.

특히 냉매 배관의 보온재가

갈라지거나 벗겨지면

결로가 생길 수 있어

외부 배관의 보온과 방수 마감 상태도

중요한 관리 요소입니다.

🧰 설치 후 배관 상태는 어떤 과정으로 살펴볼까요?

시스템에어컨 단배관, 강남에어컨설치

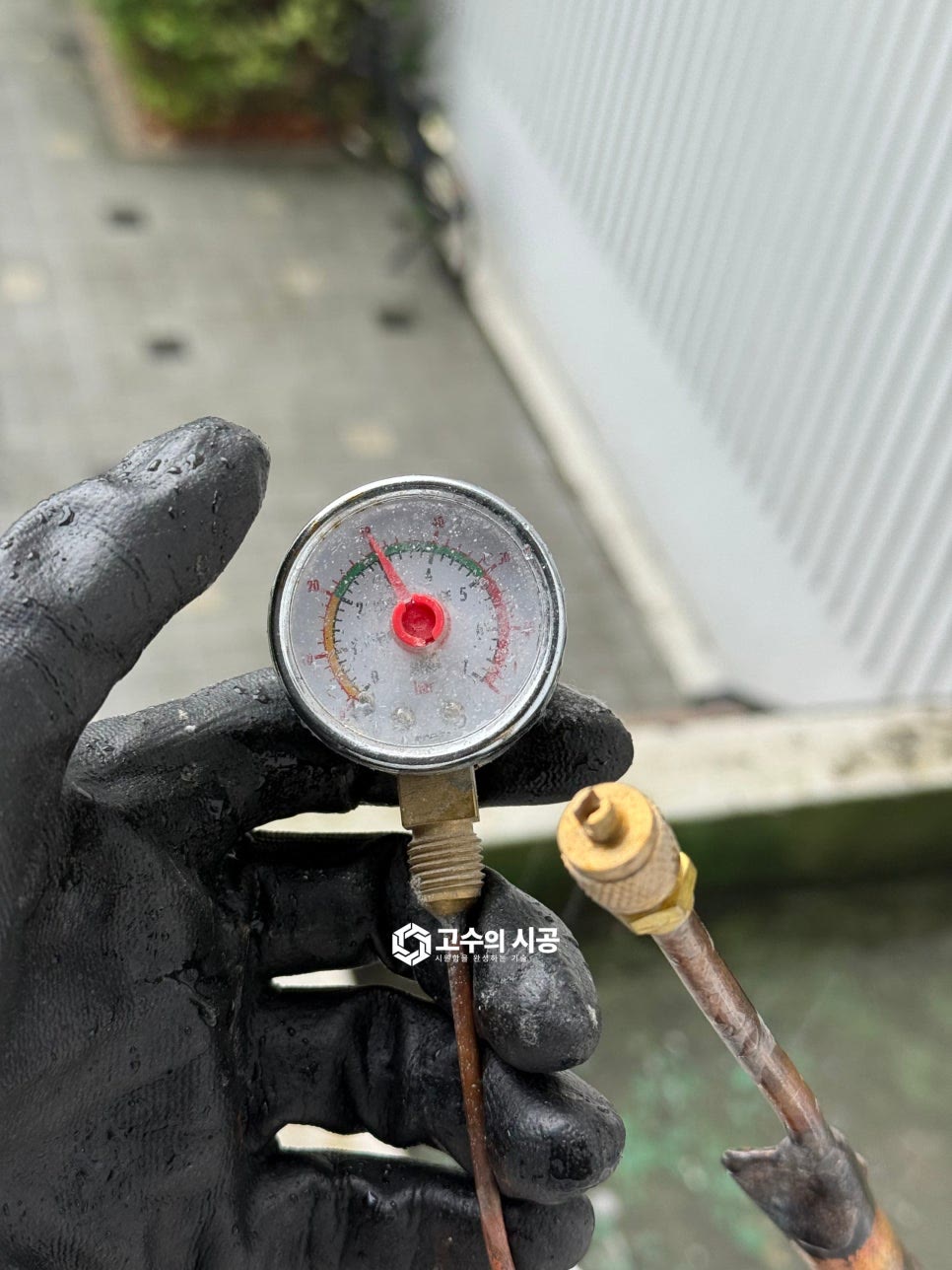

냉매 배관 연결부에는

게이지를 사용한 점검 과정이 이어집니다.

게이지 바늘의 움직임과

유지 상태를 살피면서

배관 연결부에 이상이 없는지

점검하는 구성인데요.

단배관 방식은 연결되는

배관 수가 늘어나는 만큼

각 접속부를 빠뜨리지 않고

살펴보는 것이 중요합니다.

배관 연결부는 냉매가 이동하는

핵심 구간이므로 체결이 느슨하거나

접속면이 고르지 않으면

냉매 누설 가능성이 생길 수 있습니다.

배관 체결부의 기밀 상태와

밸브 주변 점검은 제품 가동 전

반드시 살펴야 할 항목입니다.

실내기 패널, 배수관, 전원, 실외기까지

모든 연결이 갖춰진 뒤에는

냉방 운전을 통해 토출 상태와

이상 소음, 배수 흐름을

종합적으로 점검하게 됩니다.

실내기 한 대만 확인하기보다

4대 각각의 운전과 배수 상태를

구분해 살펴보는 과정이 필요합니다.

📞 서비스와 견적 상담은 어떻게 진행될까요?

강남에어컨설치, 시스템에어컨 상담

에어컨 설치와 시스템에어컨 설치,

냉난방기 설치 상담이 가능하며

아파트와 주택같은 주거 공간뿐 아니라

매장, 사무실 등의 상업 공간도

현장 조건에 맞춰 상담할 수 있습니다.

지역에 관계없이

전국 설치 상담이 가능하지만

제품 종류와 설치 대수, 배관 이동 거리,

실외기 배치 환경에 따라 구성은

달라질 수 있습니다.

천장형 제품은 천장 내부

여유 공간과 배수 방향, 전원 조건을

먼저 살펴야 합니다.

기존 인테리어가 마무리된

공간과 공사 중인 공간은

배관을 이동시키는 방법이

달라질 수 있으며,

실외기 받침대나 배수 장치처럼

별도 자재가 필요한지도

견적에 영향을 줍니다.

카카오톡과 전화 상담이 가능하며,

전화 상담을 기반으로

1차 견적이 진행됩니다.

제품명과 설치 위치, 설치 희망 대수,

현장 사진을 함께 전달하면

실내기 위치와 배관 이동 구간,

실외기 배치 조건을 파악하는 데

도움 이 됩니다.

다만 현장 구조, 배관 이동 거리와

추가 자재 사용 여부에 따라

비용이 추가될 수 있습니다.

기본 상담에서 안내된 내용과

실제 설치 환경이 다를 수 있으므로

최종 비용은 현장 조건 확인 후

달라질 수 있습니다.

💬 사진 클릭 시 상담 연결

📢 오늘 시공 한줄 정리

강남 삼성동 한솔아파트 102동에

삼성시스템에어컨 4대와

단배관 연결 구조, 32A 누전차단기,

외벽형 실외기 배치를 함께

살펴볼 수 있는 현장입니다.
