파주 물향기마을 10단지 운정중앙역하우스디 시스템에어컨 5대 구성과 설치 포인트

현장 이야기 — 사진으로 보는 시공 과정

요즘처럼 높은 기온이 이어지는 시기에는

기존 냉방 환경을 점검하거나

공간별로 에어컨을 새롭게

구성하려는 경우가 많아지는데요.

특히 거실 한 곳에만 냉방기를

두기보다 거실과 침실을

각각 사용할 수 있도록

시스템에어컨을 구성하면

공간별 냉방을 나눠

사용할 수 있다는 점에서

관심이 높습니다.

이번에 정리할 곳은

파주 물향기마을 10단지

운정중앙역하우스디입니다.

거실과 안방, 방1·2·3까지

총 다섯 공간을 대상으로

실내기가 구성되어 있으며,

실외기 한 대와 연결되는 형태입니다.

전체 배관 길이가 길고

여러 공간으로 연결되는 만큼

실내기 배치뿐 아니라

배관 연결부, 실외기 주변 정리,

압력 및 기밀 점검 과정까지

함께 살펴볼 만한 현장이네요.

LG프리미엄시스템에어컨 보러가기

💙 고수의시공 스마트스토어 💙

🏡 파주 물향기마을 10단지의 시스템에어컨 구성은 어떻게 잡혀 있을까요?

파주시스템에어컨, 물향기마을 10단지 에어컨

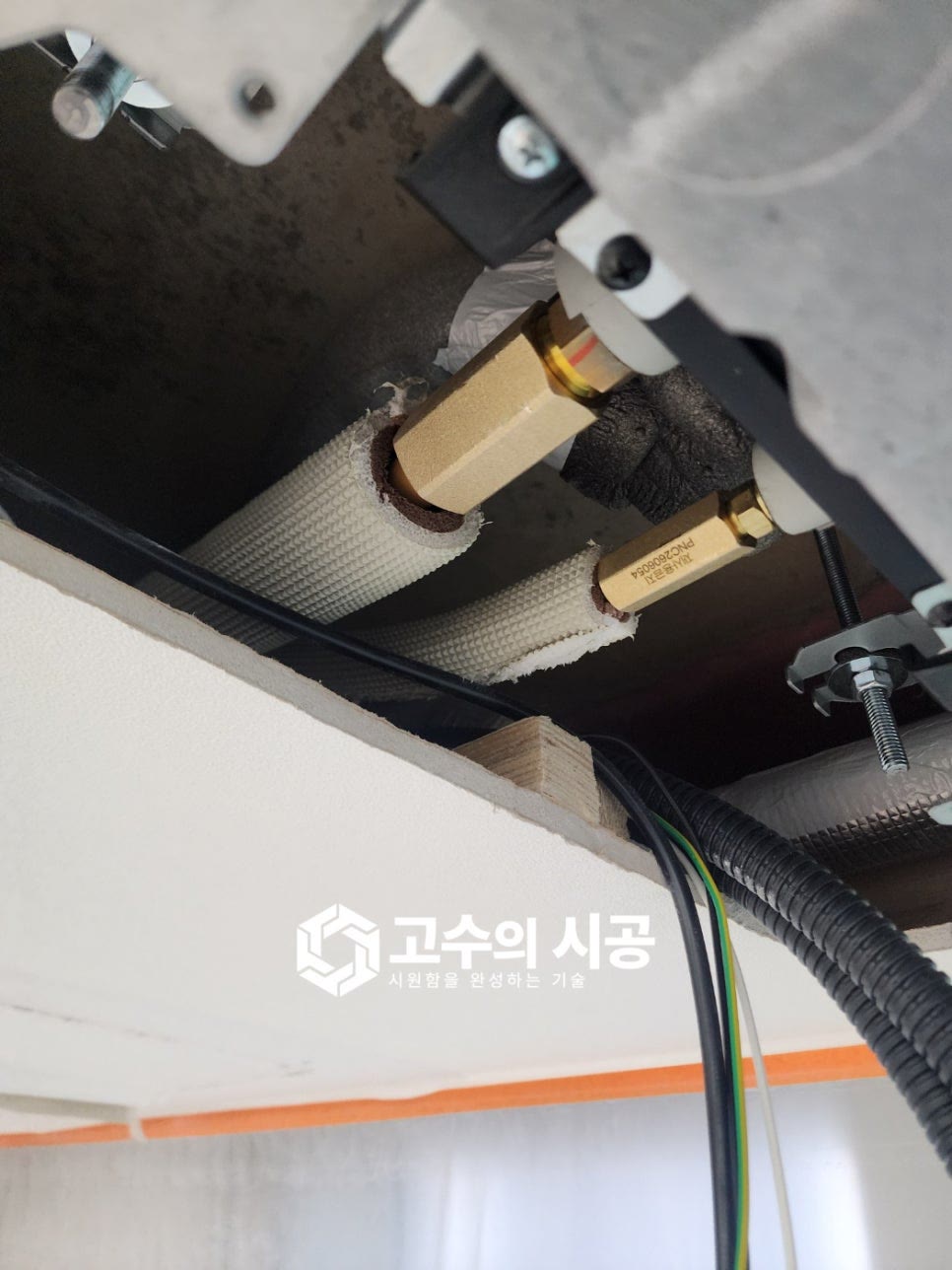

실내기 본체 안쪽으로

냉매 배관이 연결되는 부분이

정리되어 있는데요.

연결부는 외부에 그대로

노출되는 구간이 아니라

천장 내부에 자리하게 되기 때문에

체결 상태와 배관 보호가

중요한 부분입니다.

냉매 배관 주변에는 보온재가

이어지는 구조로 잡혀 있습니다.

냉방 운전 시 배관 온도가

낮아지기 때문에 배관의 보온 상태와

연결부 마감은 결로 예방을 위해

함께 살펴봐야 하는 부분입니다.

천장 내부에서 배관이 여러 방향으로

이동하는 시스템에어컨은 겉으로

보이는 패널보다 안쪽 연결 상태가

중요한 이유도 여기에 있습니다.

운정중앙역하우스디 에어컨 구성은

거실과 안방, 방1·2·3까지

총 실내기 5대가 연결되는 형태입니다.

한 공간에 냉방을 집중하기보다

각각의 실내 공간에

실내기가 나뉘에 배치된 모습이네요.

| 적용 제품 및 구성 정보

구분

제품정보

주요 내용

실외기

MUV1451S25V

실내기 5대 연결 구성

실내기

MNV0201C2S/MNV0201C2S

용량표기7/7

실내기

MNV0721C2S

용량표기 24

실내기

MNV0231C2S/MNV0321C2S

용량표기 8/12

설치 공간

거실·안방·방1·방2·방3

총5대

배관 구성

단배관

공간별 배관 연결

총배관길이

85m

배관 동선 및 굴곡 구간 점검 필요

추가 냉매

700g

배관 구성에 따른 추가 냉매량

차단기

30A

전원 조건 확인 필요

총배관 길이가 85m로

구성되어 있어 짧은 동선의

단순한 설치와는 조금 다른

구성이 눈에 들어옵니다.

여러 공간으로 배관이 나뉘어

이어질수록 천장 내부에서

지나가는 방향과 굴곡, 연결부가

많아질 수 있기 때문에

각 구간의 정리가 중요합니다.

또한 차단기는 30A로

구성되어 있습니다.

시스템에어컨은 제품 구성과

전원 조건을 함께 고려해야하므로

실외기 사양과 차단기 조건이

맞는지 사전에 살펴보는

과정이 중요합니다.

🔍 실내기 연결부와 천장 마감은 어떤 부분을 살펴봐야 할까요?

파주에어컨설치, 운정하우스디에어컨설치

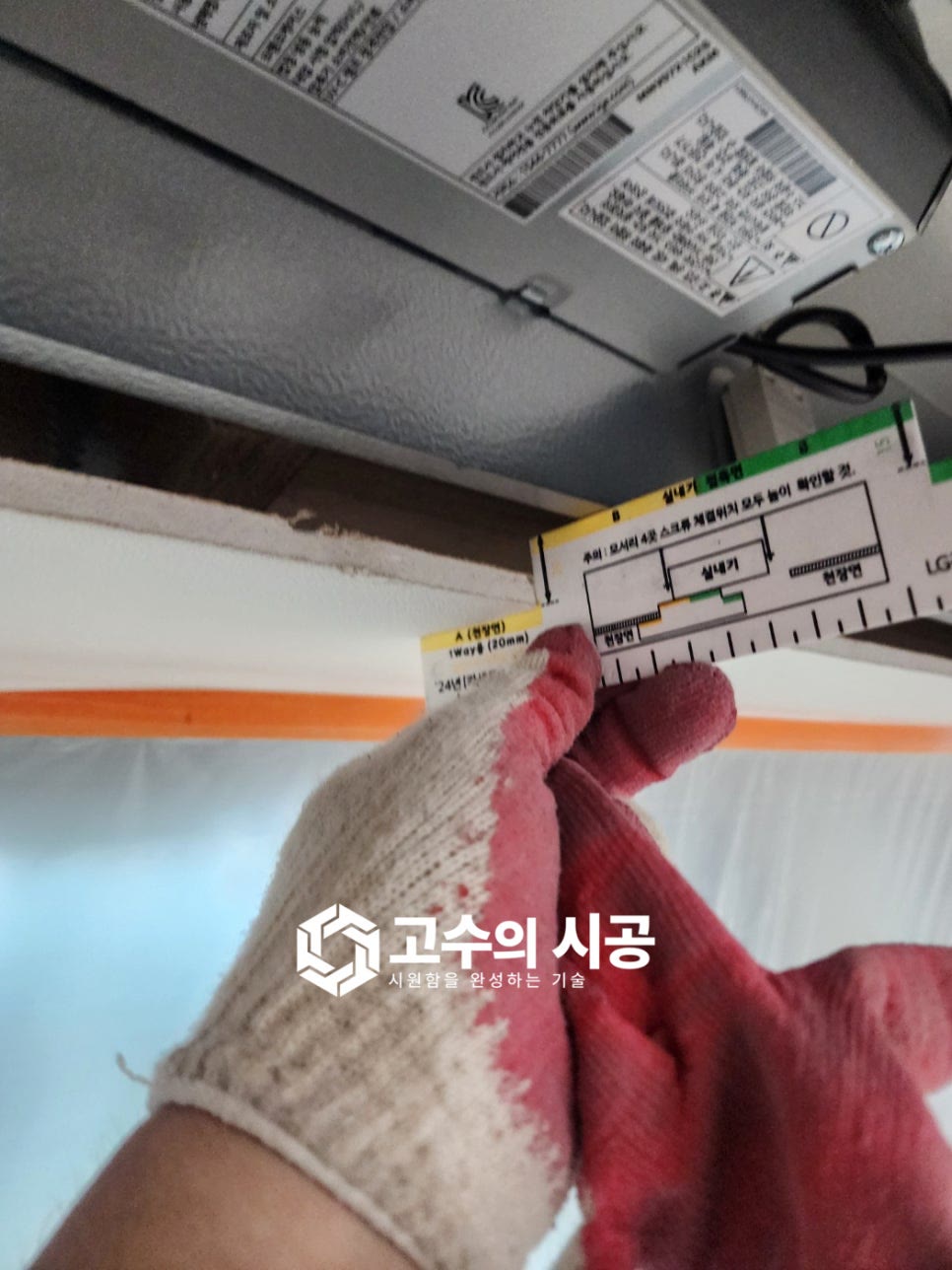

실내기 본체 주변에는

설치 높이를 살펴볼 수 있는

기준 표시가 함께 자리하고 있습니다.

천장형 시스템에어컨은

실내기 본체가 천장 안쪽으로 들어가고

전면 패널이 천장면에 맞춰

노출되는 구조이기 때문에

본체 위치가 너무 깊거나

낮지 않도록 잡는 과정이 필요합니다.

실내기 본체 높이와 완성된

천장면의 위치가 맞아야

패널 주변 단차와 들뜸을 줄이는 데

도움이 됩니다.

설치 후 외관만 깔끔하다고

끝나는 것이 아니라 본체를

고정하는 단계부터 천장 마감 위치를

고려해야 하는 이유인데요.

천장 내부에서는 배관과 전선,

배수 구간도 함께 지나가게 됩니다.

따라서 실내기 크기만 들어갈

공간을 확보하는 것이 아니라

배관 이동 공간과 배수 방향,

유지관리 시 접근할 수 있는

여유까지 함께 살펴보는 것이 중요합니다.

❄️ 거실과 각 방의 실내기는 어떻게 배치되어 있을까요?

운정중앙역하우스디 에어컨, 시스템에어컨 5대

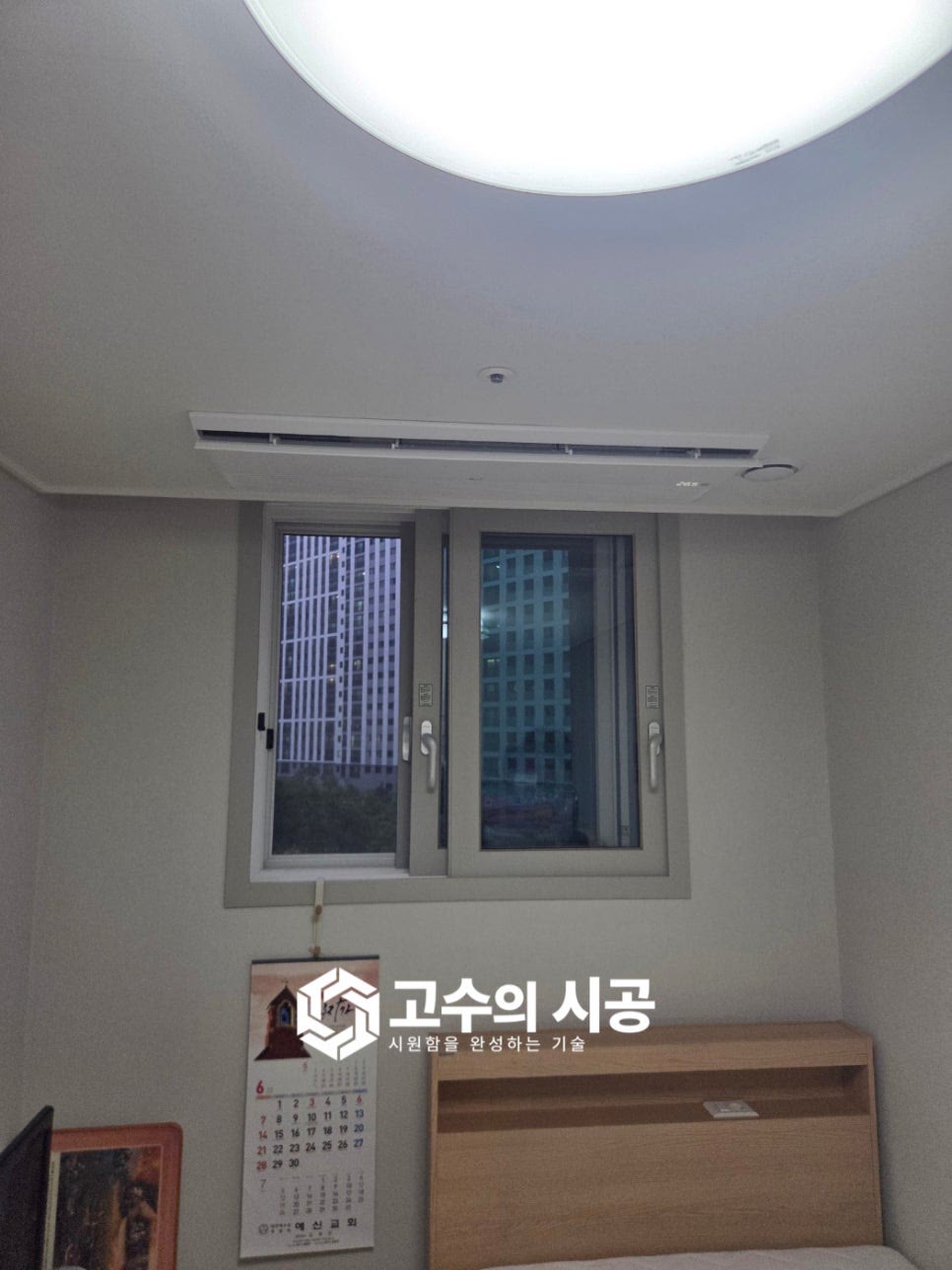

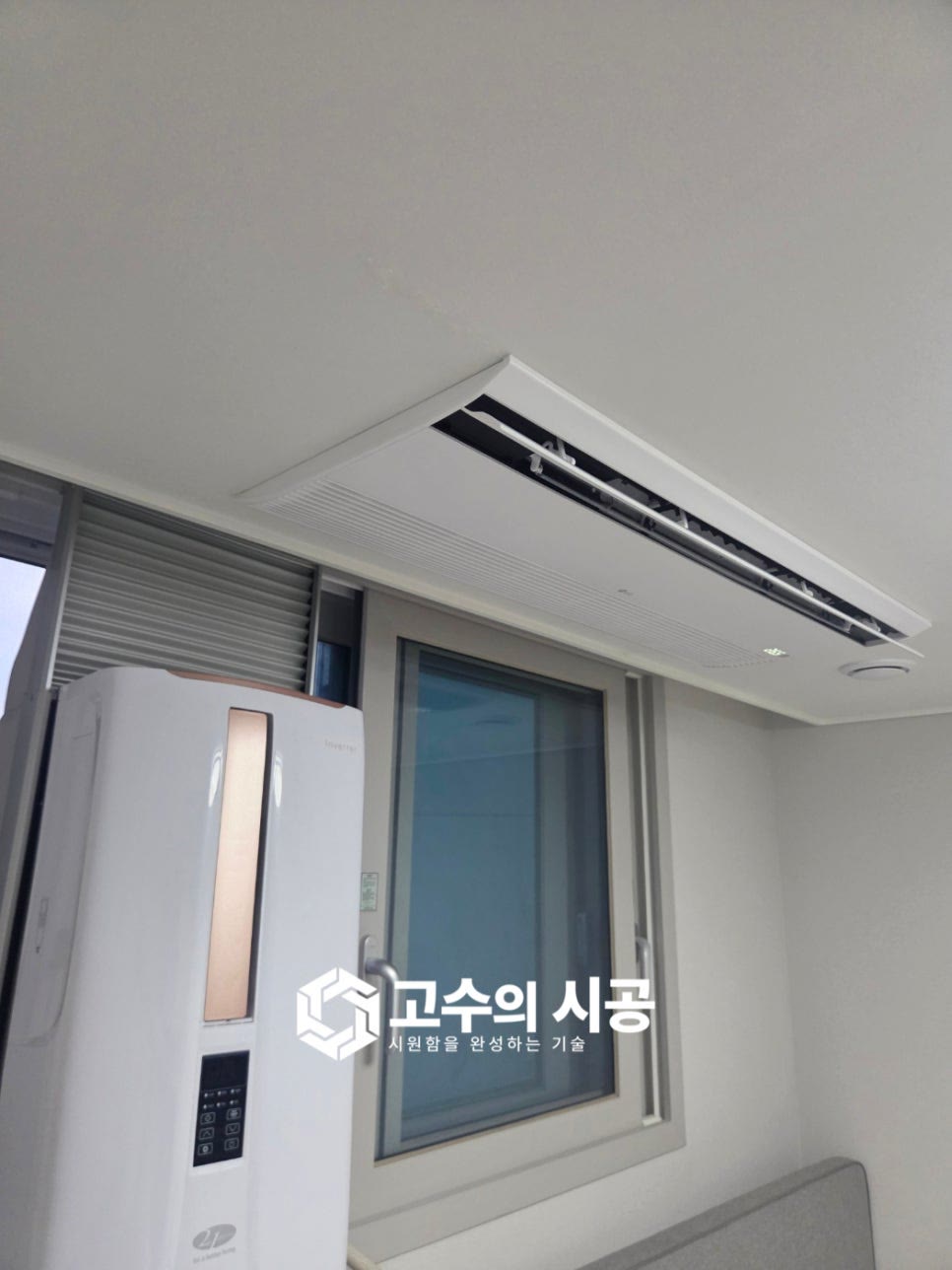

작은방 천장에는 창가 방향을 따라

실내기가 배치된 구성이 확인됩니다.

천장 마감 안쪽으로 본체가 들어가고

전면 패널이 노출되는 구조로

잡혀 있어 벽걸이형 제품처럼

벽면 공간을 크게 차지하지 않는 모습이네요.

천장형 제품은 가구 배치와

벽면 사용에 영향을 덜 주는 대신

토출 방향과 공간 형태를

함께 고려해야 합니다.

특히 침실은 침대나 주요 가구의

위치가 정해져 있는 경우가

많기 때문에 바람이 한 지점에

지나치게 집중되지 않는 위치인지

함께 살펴보는 것이 좋습니다.

다른 방에서도 천장 안쪽으로

실내기가 자리 잡고 있습니다.

패널의 길이가 천장면과

나란히 이어지며 벽면 상단 공간을

별도로 차지하지 않는

구성이 눈에 띄는데요.

여러 방에 시스템에어컨 5대를

구성할 경우 각 실내기 자체의

위치뿐 아니라 천장 내부에서

배관이 어느 방향으로 모이는지도

중요해집니다.

실내기마다 냉매 배관과

배수 구간이 필요하기 때문에

각 방에서 실외기 방향으로

이어지는 동선을 미리 정리하는 것이

전체 배관 구성에 영향을 줍니다.

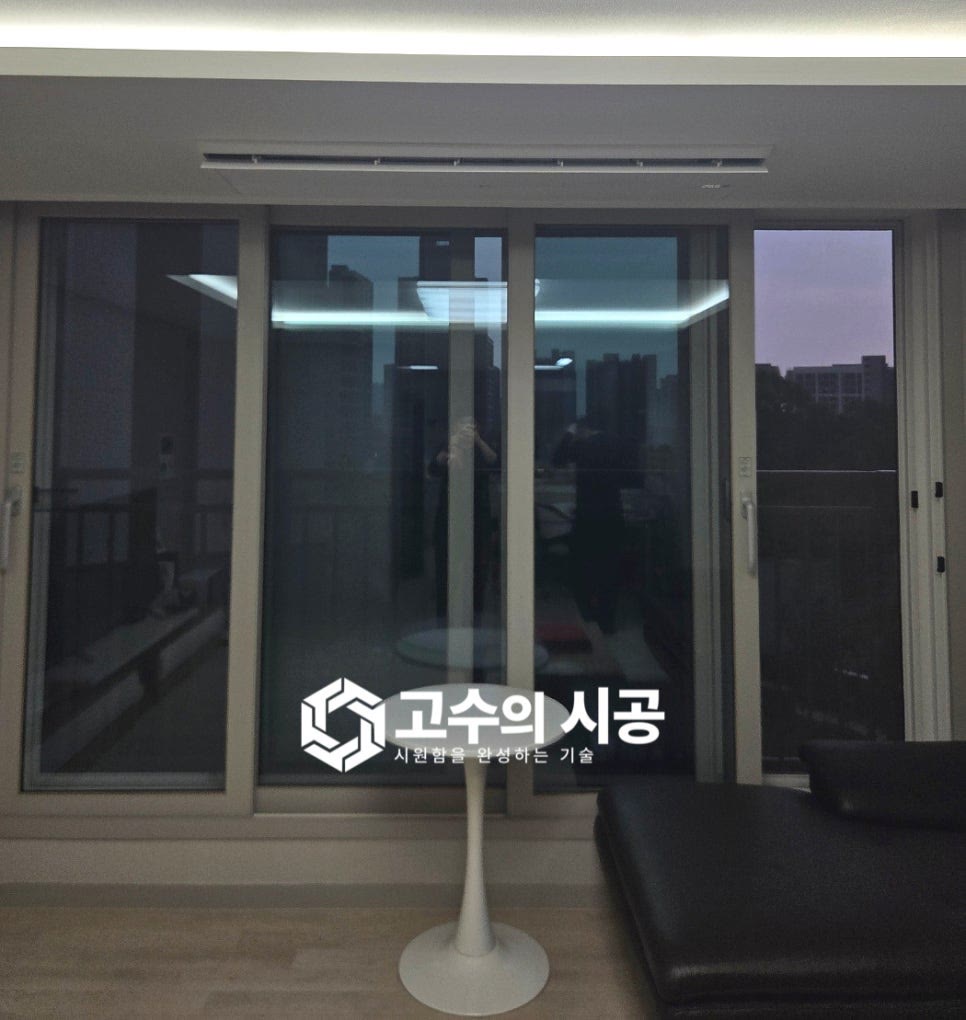

거실에는 넓은 창호를 따라

천장형 실내기가 배치된 모습이네요.

거실은 침실보다 사용 면적이

넓고 가족 구성원이 머무는 시간이

긴 만큼 실내기 용량과 배치 위치를

함께 고려하는 것이 중요합니다.

이번 구성에는 용량 표기 24의

실내기가 포함되어 있으며,

나머지 네 대는 7·7·8·12로

구성되어 있습니다.

각 모델이 어느 방에 대응하는지는

별도로 단정하지 않더라도,

총 다섯 공간의 크기와 사용

조건에 따라 서로 다른 용량의

제품이 포함된 구성이라는

점을 살펴볼 수 있습니다.

📏 실외기와 배관 동선은 어떤 구조로 이어질까요?

파주시스템에어컨, 단배관

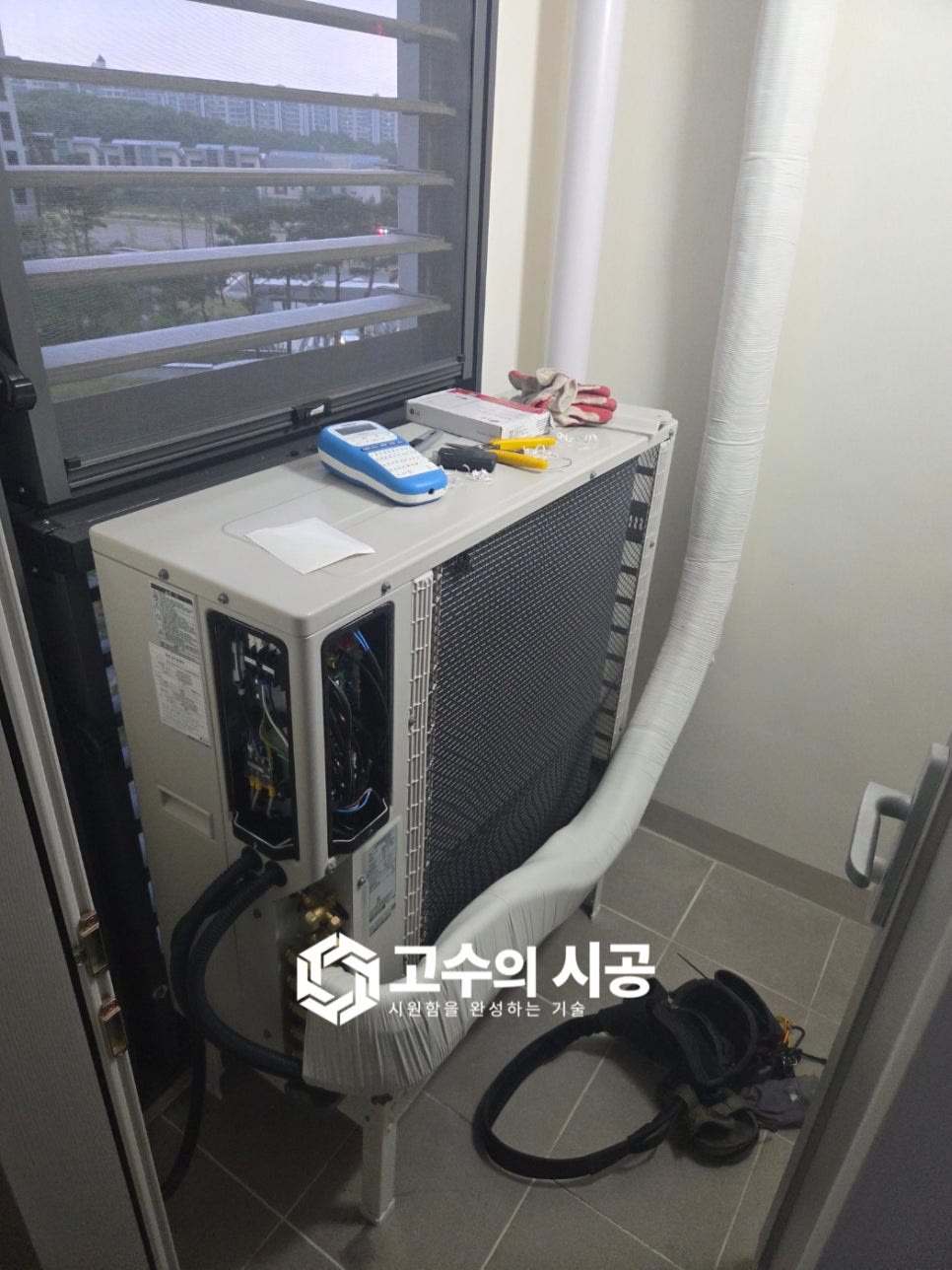

실외기는 별도의 실외 공간에 자리하며

여러 배관이 본체 하단 연결부로

모이는 구조입니다.

실외기 주변에는 보온된 배관이

길게 이어져 있는데요.

파주 시스템에어컨 구성에서

총배관 길이는 85m이며

단배관 방식으로 연결되어 있습니다.

배관 길이가 긴 경우 단순히

길이 자체만 볼 것이 아니라

굴곡이 과도하지 않은지,

보온재가 끊어지는 구간은 없는지,

배관이 눌리거나 꺾이지 않는지

함게 살펴보는 것이 중요합니다.

실내 공간별 배관이 실외기 방향으로

이어지는 만큼 연결부 주변이

지나치게 복잡하게 엉키지 않도록

정리하는 부분도 필요합니다.

실외기는 운전하면서 열을

외부로 배출하는 장치이기 때문에

배치 공간도 중요합니다.

실외기 흡입·토출부 주변에

열기가 머물지 않도록

통풍 여유를 확보하고,

추후 점검할 수 있는

접근 공간을 함께 고려해야 합니다.

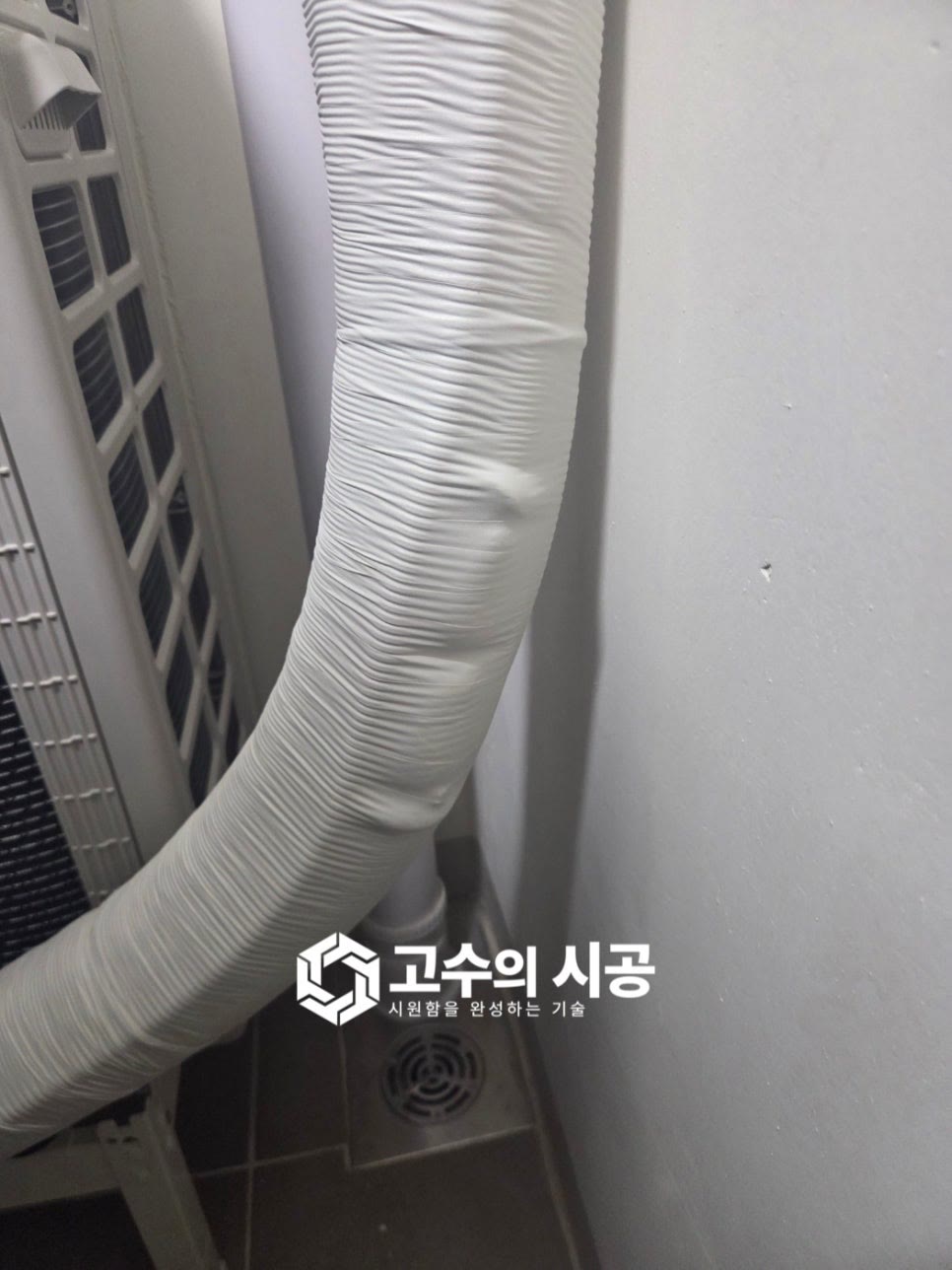

실외기 옆으로 굵게 보온된 배관이

이어지는 부분이 정리되어 있는데요.

배관은 실외기 연결부에서

방향을 바꾸어 위쪽으로 이어지는

구조로 잡혀 있습니다.

배관 외부를 감싸는 보온재는

냉매 배관을 보호하고

결로 발생을 줄이는

역할을 하기 때문에 중간이

찢어지거나 크게 벌어지지 않도록

관리하는 것이 중요합니다.

또한 실외기 공간은 냉매 배관뿐 아니라

배수와 주변 설비가 함께

자리할 수 있어 기존 배수구를

막지 않는 동선인지, 유지관리 공간을

방해하지 않는지도 살펴볼 부분입니다.

추가 냉매량은 700g으로

구성되어 있습니다.

배관이 길어지는 시스템에어컨

구성에서는 제품 조건과

배관 길이에 맞는 냉매량

관리가 필요하며,

단순히 실내기와 실외기를 연결하는

것에서 끝나지 않고 최종 운전

조건까지 고려해야 합니다.

🧰 배관 연결 후 점검 과정은 왜 중요할까요?

파주에어컨설치업체, 파주 인테리어

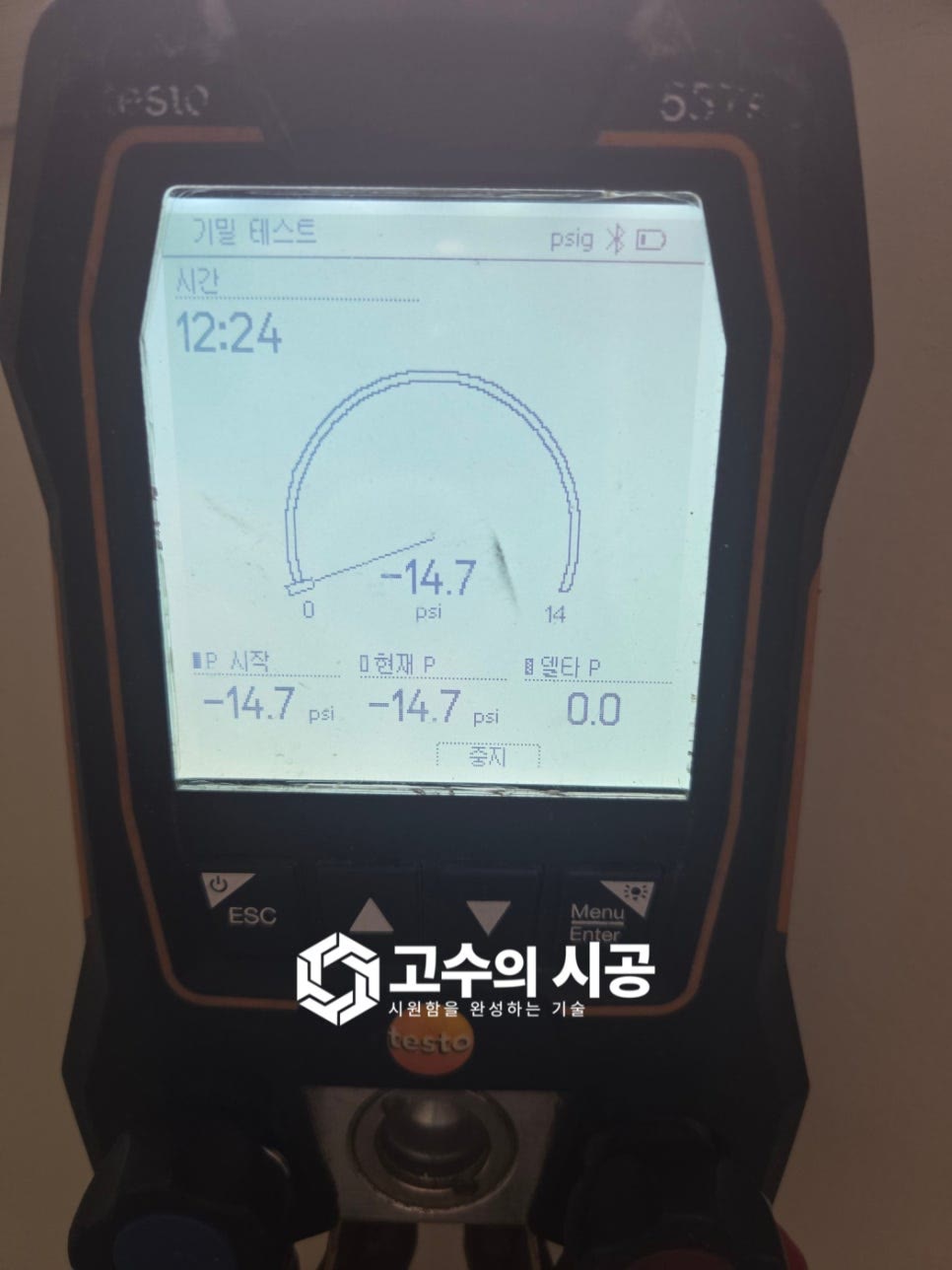

배관 연결 이후에는

장비를 이용한 점검 과정이 이어집니다.

화면에는 기밀 테스트 항목과

압력 수치가 표시되어 있으며,

배관 내부 상태를 살펴보는

단계가 눈에 들어옵니다.

시스템에어컨은 천장 내부에

배관이 매립되는 구간이 많기 때문에

마감 이후 문제가 발생하면

다시 접근하기가 번거로울 수 있습니다.

따라서 천장 마감 전에

연결부와 배관 계통의

이상 여부를 점검하는

과정이 중요합니다.

냉매가 이동하는 배관은

여러개의 연결부를 거칠 수 있기 때문에

체결만 끝낸 뒤 바로 사용하는

방식보다는 배관 계통의

상태를 확인하는 절차가 필요합니다.

특히 총배관 길이가 85m인

구성에서는 각 구간의 연결 상태를

세심하게 관리하는 것이

중요하겠네요.

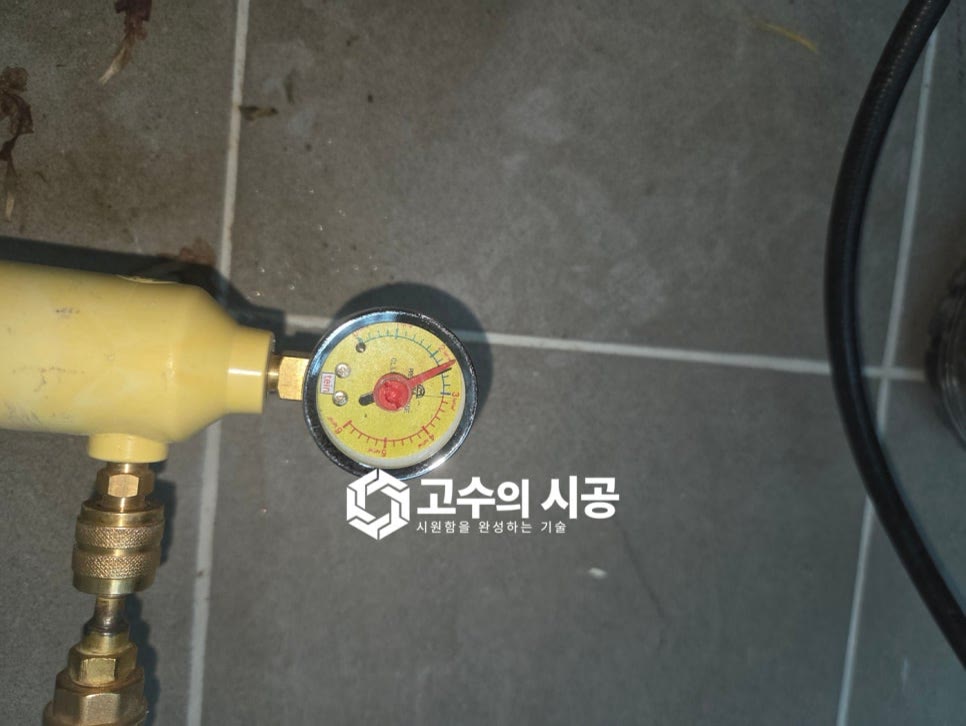

별도의 압력 겡지를 이용하는

점검 구간도 확인됩니다.

배관 연결 이후 압력 상태를

확인하는 과정은 냉매 계통을

안정적으로 구성하기 위한

기본적인 점검 요소 중 하나입니다.

압력이 정상적으로 유지되는지

살펴보는 과정과 이후

냉매 계통을 정리하는 절차는

서로 연결됩니다.

천장과 벽체 마감이 끝나기 전에

배관 연결 상태를 충분히

점검하는 것이 추후 누설이나

재시공 위험을 줄이는 데

도움이 됩니다.

🛡️ 실내 공간의 보양은 어떻게 구성되어 있을까요?

파주 에어컨 설치, 에어컨보양작업

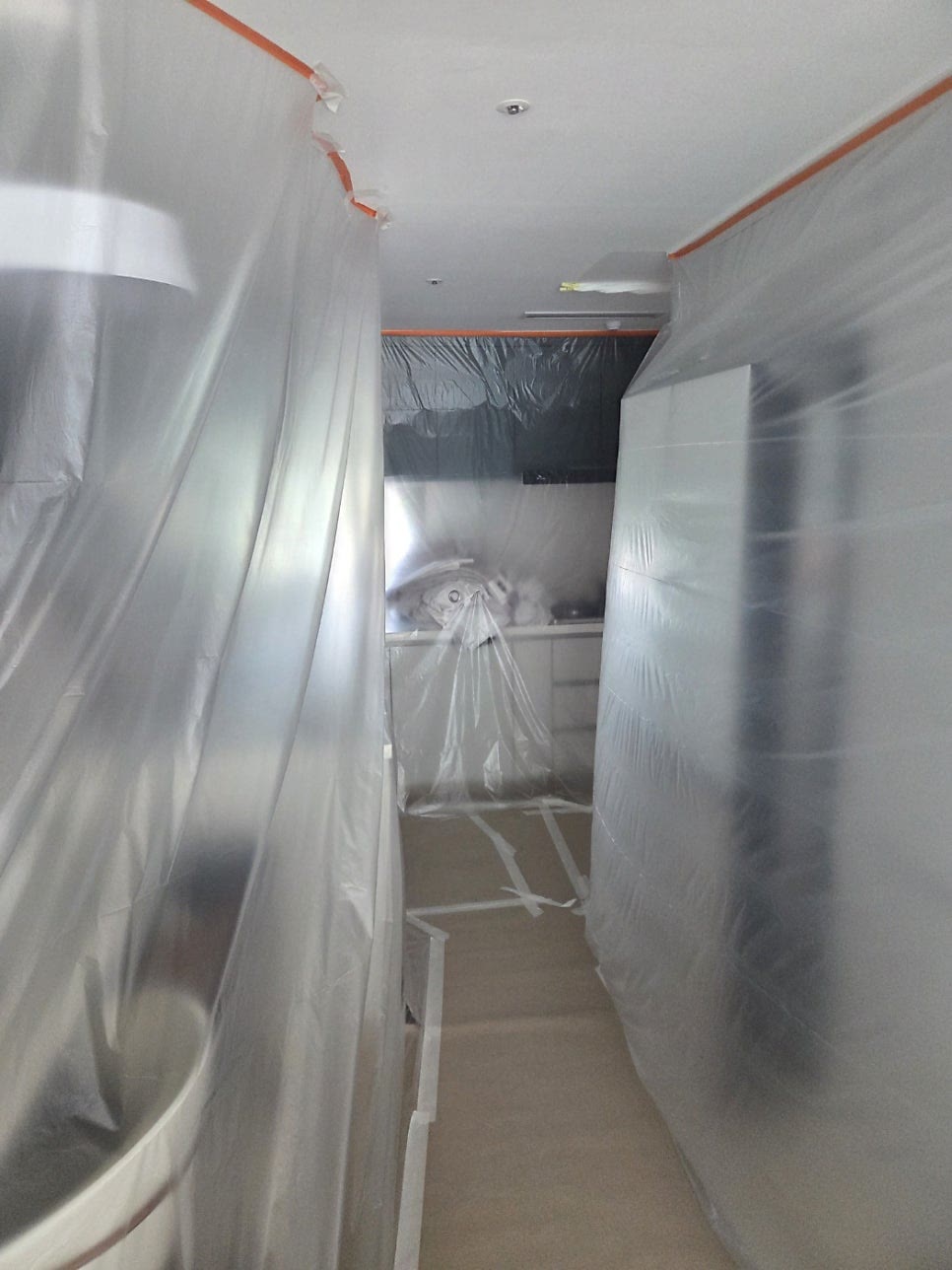

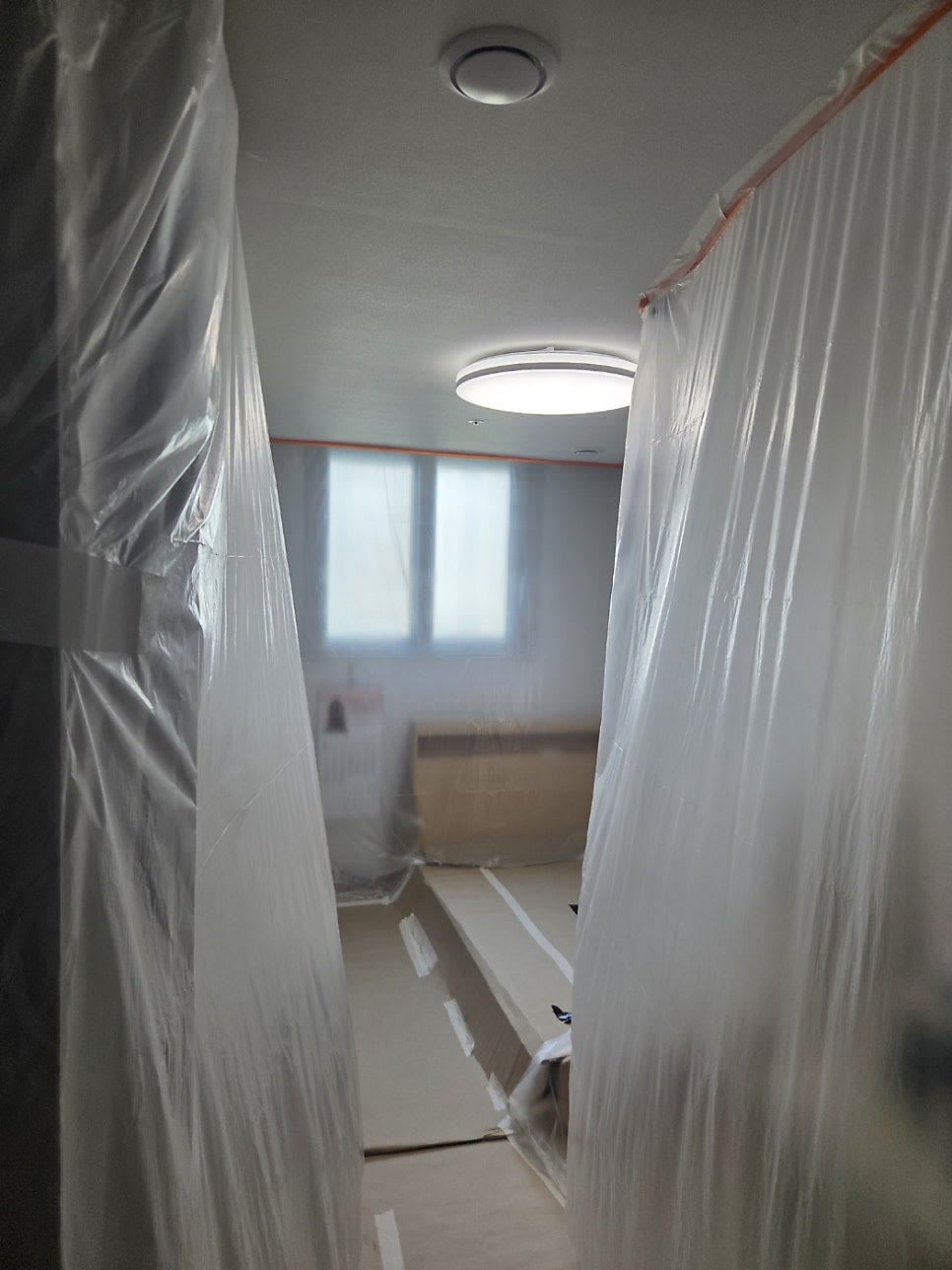

실내 공간은 벽면과

가구 주변을 비닐로 덮고

바닥 통로에도 별도의 보양재가

이어지는 구조로 잡혀 있습니다.

시스템에어컨을 구성하는 과정에서는

천장 안쪽으로 접근하는

구간이 생길 수 있어 먼지나

작은 부스러기가 발생할 수 있는

가능성을 고려해야 하는데요.

특히 이미 생활 중인 주거 공간에서는

가구와 바닥, 벽면을

보호하는 과정이 중요합니다.

작업 구간뿐 아니라 사람이

이동하는 통로까지 보양 범위를

넓게 잡는 것이 오염이나

생활 공간 손상을

줄이는 데 도움이 됩니다.

천장형 에어컨은 완성된

패널만 보면 간결한 형태지만,

그 전에는 천장 내부 배관과

실내기 연결, 전원선, 배수 구간 등

여러 요소가 함께 정리됩니다.

이런 과정에서 실내 보양이

먼저 갖춰져 있으면

주변 공간을 보호하면서

각 설비 구간을 정리하기 한결

수월한 구조가 됩니다.

📞 설치 상담은 어떻게 진행될까요?

시스템에어컨상담, 에어컨설치상담

고수의시공은 에어컨설치와

시스템에어컨설치, 냉난방기 설치 상담이

가능하며 아파트와 주택같은

주거 공간뿐 아니라 상가,

사무실 등 상업 공간도

현장 조건에 맞춰 상담 가능합니다.

지역에 관계없이 전국 설치 상담이 가능하며,

필요한 제품 구성과 실내기 대수,

실외기 위치, 배관 이동 조건 등을

함께 살펴보는 방식으로 진행됩니다.

다만 같은 제품이라도

설치 환경에 따라 배관 길이와

필요한 자재가 달라질 수 있으므로

제품 구성과 설치 환경에 따라

견적은 달라질 수 있습니다.

카카오톡과 전화상담이 가능하며,

전화상담을 기반으로 1차 견적이 진행됩니다.

현장 구조, 배관 이동거리, 추가 자재

사용 여부에 따라 추가 비용이

발생할 수 있으며, 기본 상담 단계의

금액과 최종 현장 조건에

따른 금액에는 차이가 생길 수 있습니다.

💬 사진 클릭 시 상담 연결

💙 고수의시공 스마트스토어 💙

📢 오늘 시공 한줄 정리!

파주 물향기마을 10단지

운정중앙역하우스디의

거실·안방·방1·2·3에

실내기 5대, 총배관 85m,

추가 냉매 700g, 30A 차단기와

단배관 구성을 함께 살펴볼 수 있는

시스템에어컨 현장입니다.
